Schacht

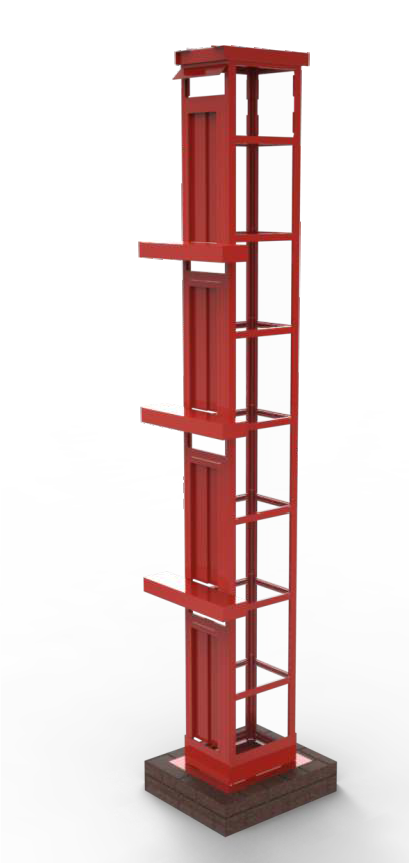

Der modulare Schacht für Aufzüge passt überall rein!

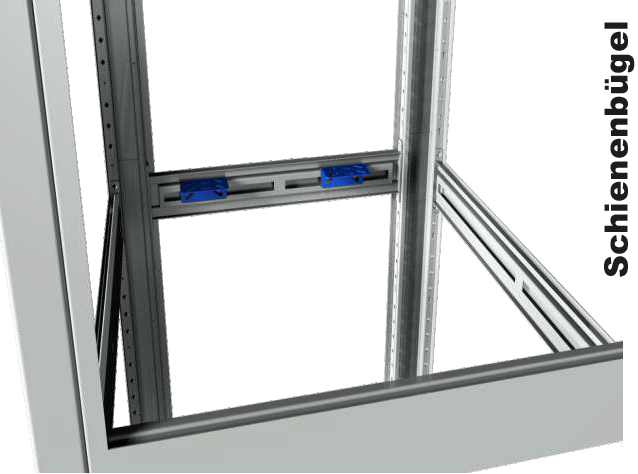

Es handelt sich um ein patentiertes modulares System aus Stahl, basiert auf vertikale Eckpfosten und horizontale Traversen welche verschraubt werden.
Die Konstruktion ist für elektrische und hydraulische Aufzüge mit einer Nutzlast von 1000 Kg und einer Förderhöhe von 30 Meter baumustergeprüft.
Modifizierungen der Masse sind möglich und werden einzeln kalkuliert und zertifiziert.

Der Schacht wird am Gebäude mit Betondübel befestigt. Jedes Profil wird miteinander verschraubt d.h. kein Schweisspunkt, kein Toleranzverlust, keine Ungenauigkeit. Das garantiert auch eine schnellere Montage des Schachtes so wie des Aufzuges ohne bauseitige Montagegerüste.

Ein ideales System für den Umbau von Gebäude ohne Aufzug. move konzept erarbeitet gemeinsam mit dem Kunden für jedes Gebäude ein Konzept.

Der modulare Schacht mit integriertem Aufzug ermöglicht ganz neue Perspektiven des Wohnraums.

Details

Nennlast

80 - 2200 Kg

Förderhöhe

max. 40 m

Schachtbreite

min. 500 mm, max. 3240 mm

Schachttiefe

min. 500 mm, max. 3240 mm

Besonderheiten

Vermeiden Sie unnötige Gerüstkosten.
Isolierte Fertigplatten mit hohen thermischen Vorteilen.
Große Vielfalt an Ausführungsmöglichkeiten und Farben.
Wasserdichte Struktur
Einzelne prüffähige Statik
Zertifizierung 1090 Exc. 2
ISO 9001

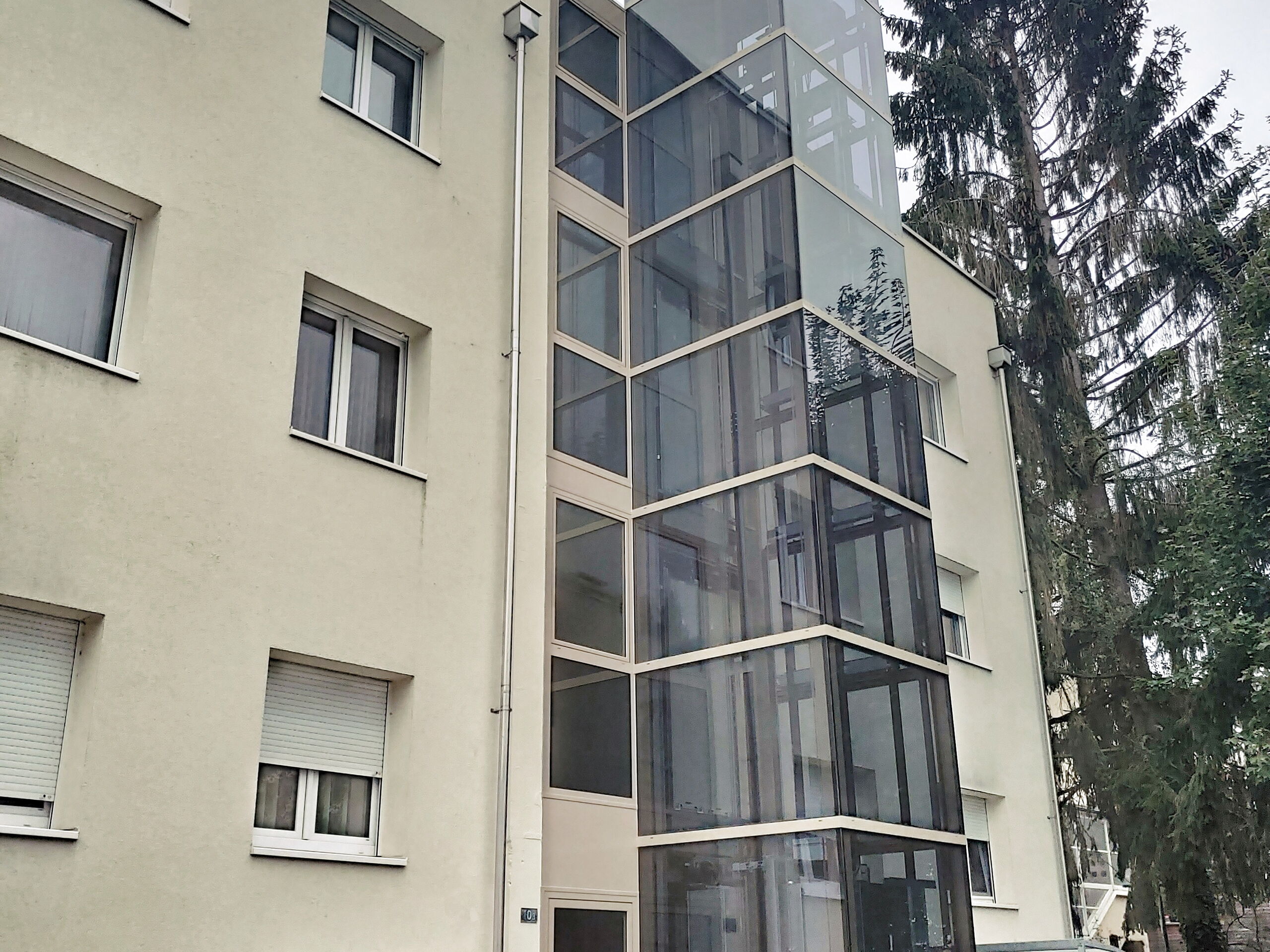

Aussenschächte verzinkt und pulverbeschichtet
Gerüstlose Montage

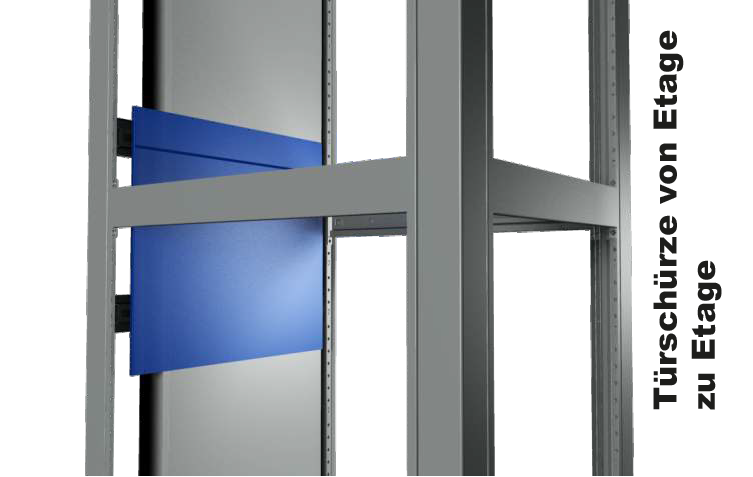

Türverkleidung nach Mass
Abladen ist überall möglich

Architektur und Ingenieurwesen vereint. Um die maximalen Schachtabmessungen zu erreichen werden die Gebäude vor Ort analysiert. move konzept entwickelt ein Konzept unter Einhaltung der lokaler Normen und unter Berücksichtigung aller Schnittstellen zwischen.

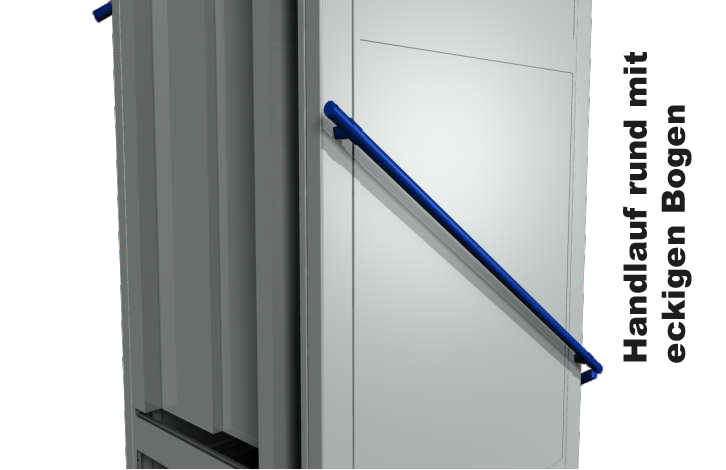

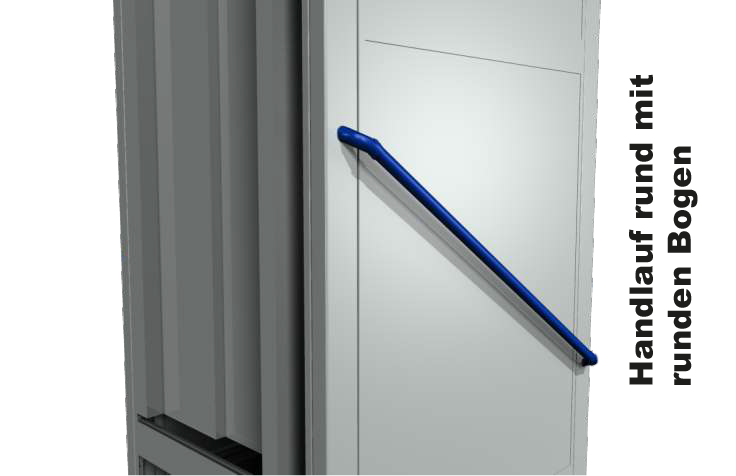

Zusätzliche Bauelemente wie Handläufe, Geländer oder Passerellen, können an den Schacht befestigt werden. Das System kombiniert Qualität und Innovation mit dem besten Preis-Leistungs-Verhältnis. Entlüftung und Belüftung sowie die Entwässerung des Schachtes werden mit eingeplant.

Die Schächte werden aus Stahlblech in verschiedenen Materialstärken oder verzinktem Stahlblech für externe Schächte hergestellt. Die 183 Farben der RAL Karte sind wählbar. Säulen, Traversen, Blechkomponente und Paneele werden in der ausgewählten Farbe pulverbeschichtet. Spezielle Ausführungen in anderen Farben wie Pantone, DS oder Edelstahl-Varianten sind auf Anfrage möglich. Nicht nur bei der Struktur haben Sie freie Auswahl sondern auch bei der Verkleidung aus Glas- oder Thermischen Paneelen mit verschiedenen Werten.

Um die gewünschte Ausführung für Ihr Projekt zu finden, stehen wir Ihnen gerne mit unserer Beratung zur Verfügung.

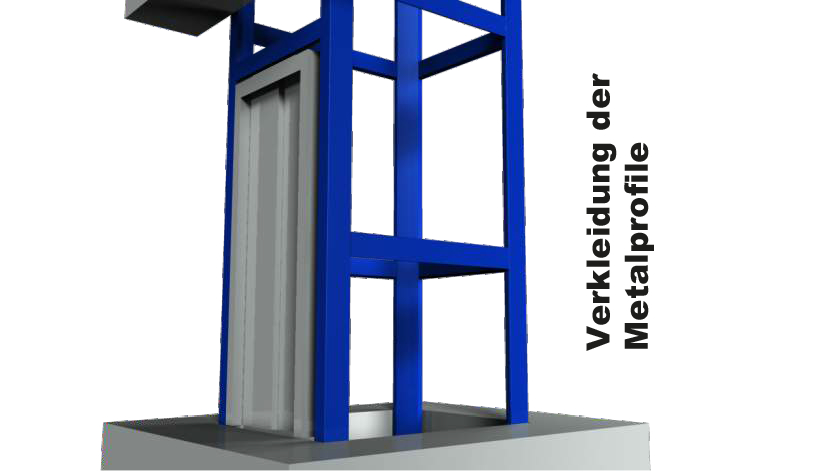

Mehr Optionen

Farben und Strukturen

Alle unsere Schächte werden aus Stahlblech in verschiedenen Materialstärken oder verzinktes Stahlblech (externe Schächte) hergestellt. Die 183 Farben der RAL Karte sind wählbar. Säulen, Traversen, Blechkomponenten oder Sandwich Panels werden in der ausgewählten Farbe pulverbeschichtet.

Spezielle Farben wie Pantone oder DS, oder besondere Ausführungen wie metallisierte Farben und Oxyron, sind auf Anfrage möglich.

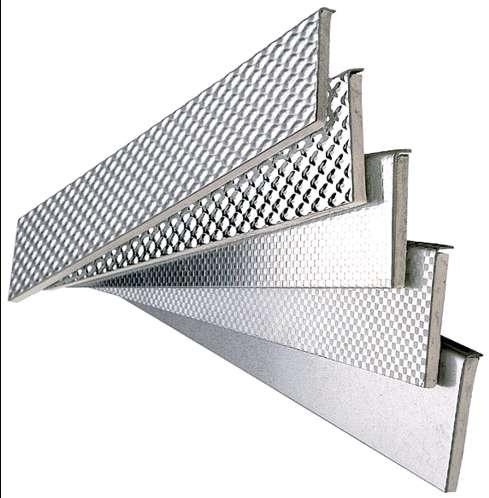

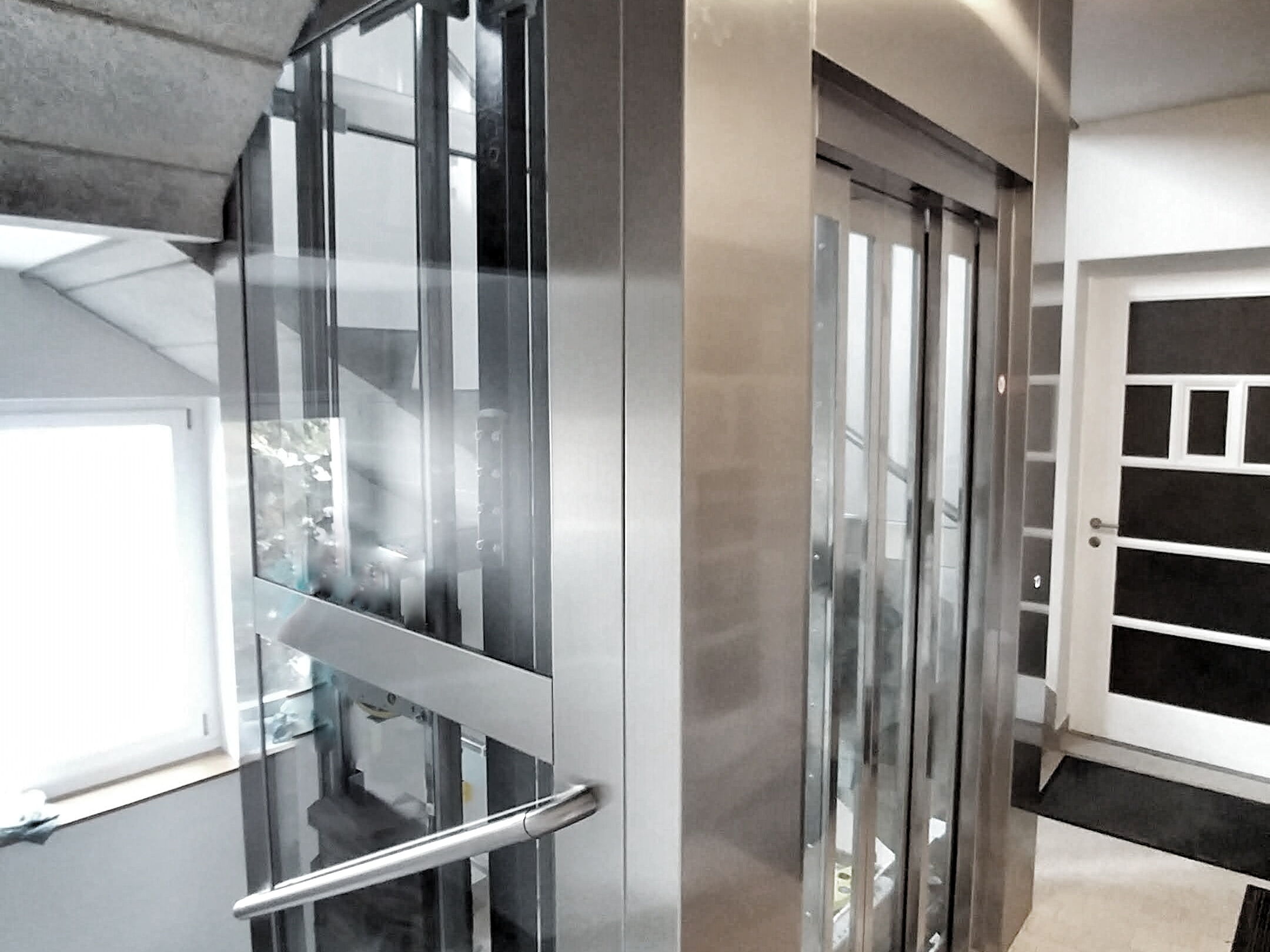

Unsere Strukturen können auch nach Wunsch in verschiedenen Edelstahl-Varianten verkleidet werden. Die Bilder geben Ihnen einen kleinen Überblick über die gängigsten Farben, Strukturen und Maserungen. Um die gewünschte Ausführung für Ihr Projekt zu finden, stehen wir Ihnen gerne mit unzähligen Mustern zur Verfügung

Druck

Modernste digitale Drucktechniken zur Veredelung der Schächte und Kabinen. Das Know-How unseres Partners bezüglich der Verfahrenstechnik und der Technologie des Drucks, ist der Garant für höchste Qualität. Es kann auf alle Materialien und Oberflächen geduckt werden.

Glas
Edelstahl
Holz
PVC
Textil
Keramik
ISOFLEX

Durch qualitativ hochwertigen Digitaldruck wirken die Bilder wie echt und reflektieren das Licht. Es kann zusätzlich mit dem Licht gespielt werden, in dem man Glas oder Textil, das bedruckt ist, von hinten beleuchtet.

Für öffentliche Gebäude oder Hotels haben wir spezielle Werbemittel entwickelt. Setzen Sie digitale Bildschirme unsichtbar Hinter Glaskabinen und hinter die Schachtwände aus Glas und machen Sie so Ihre Kunden auf Ihre Angebote aufmerksam. Die Medien können ganz einfach über USB oder Internet geladen und geändert werden.

Der Fantasie sind keine Grenzen gesetzt. Die Wirkung ist schwer in Worte zu fassen. DAS MÜSSEN SIE GESEHEN HABEN!

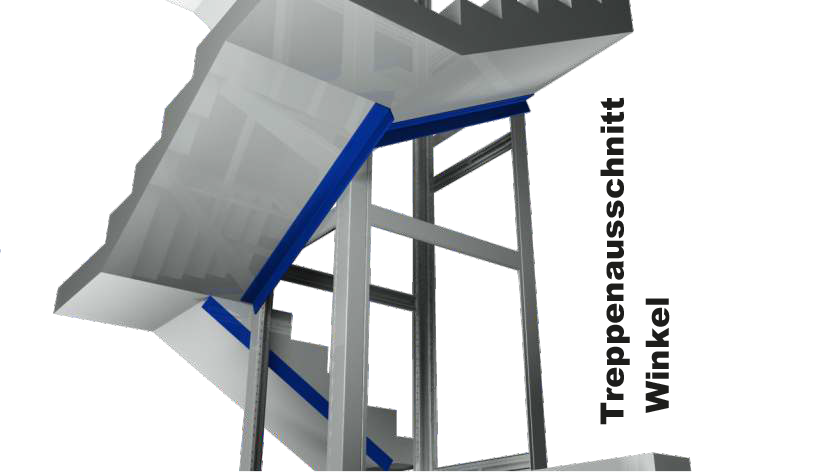

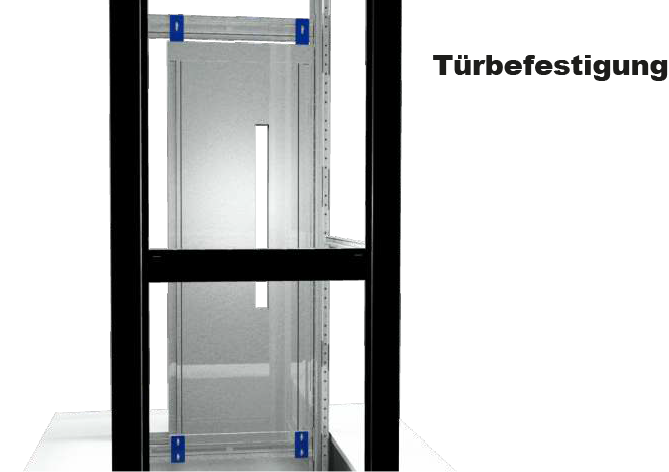

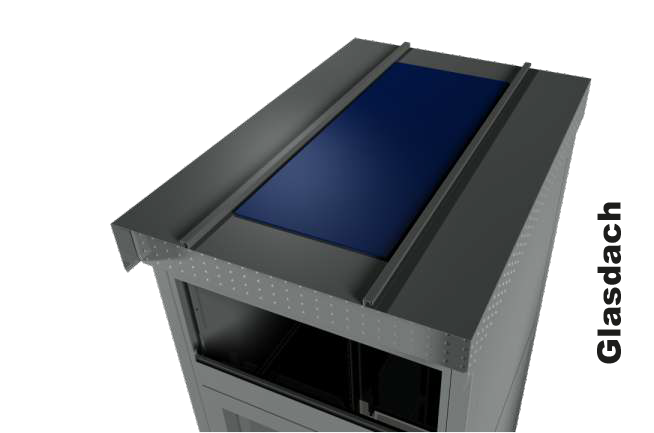

Optionen

Glas

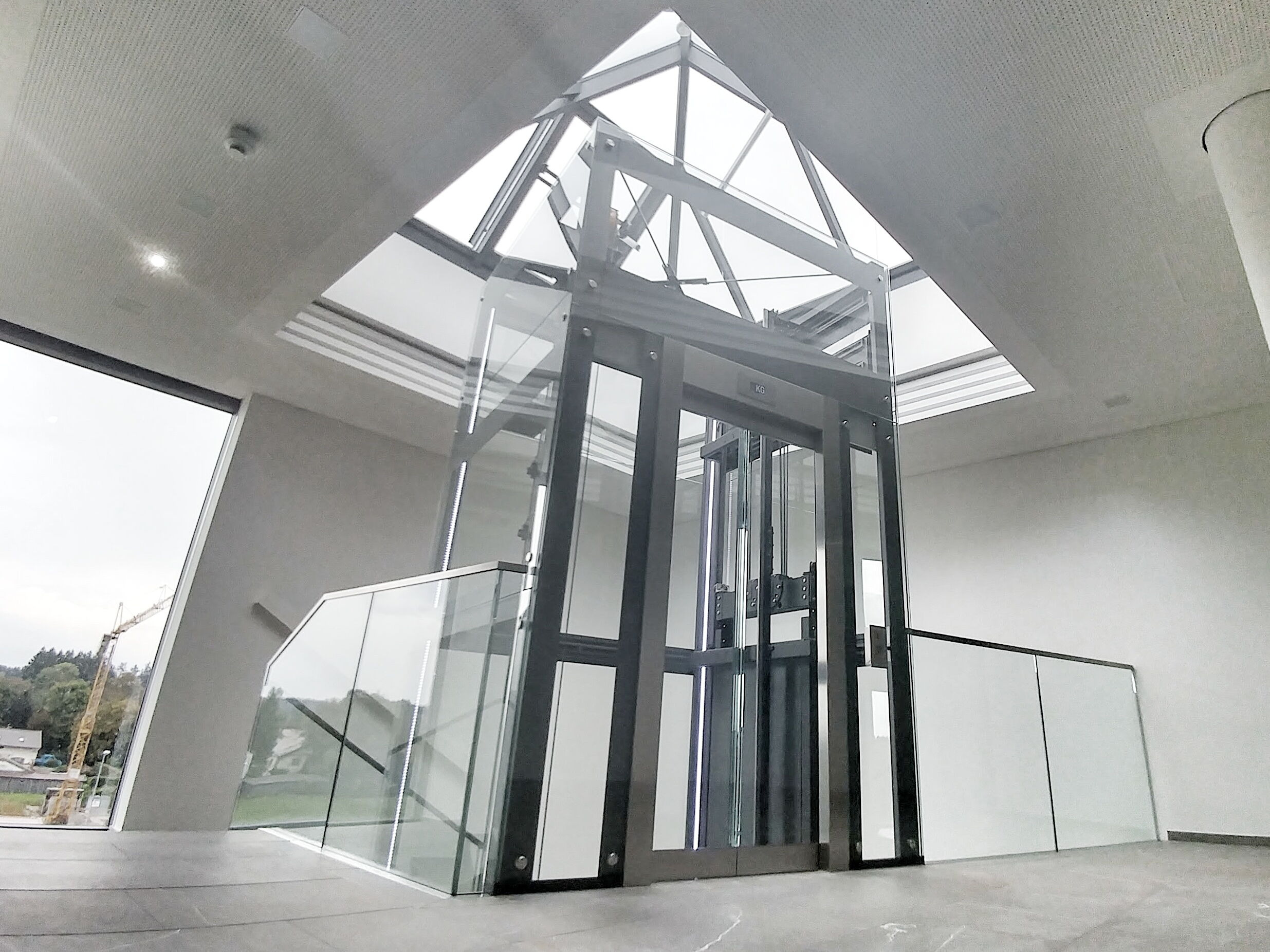

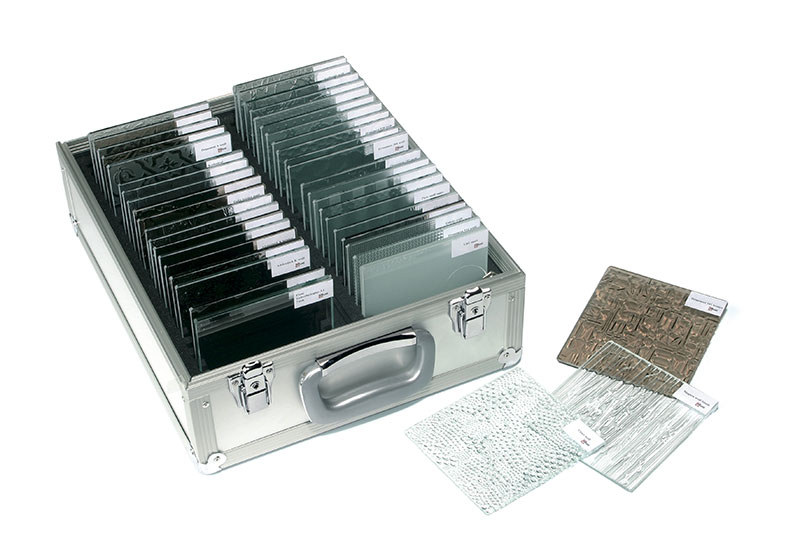

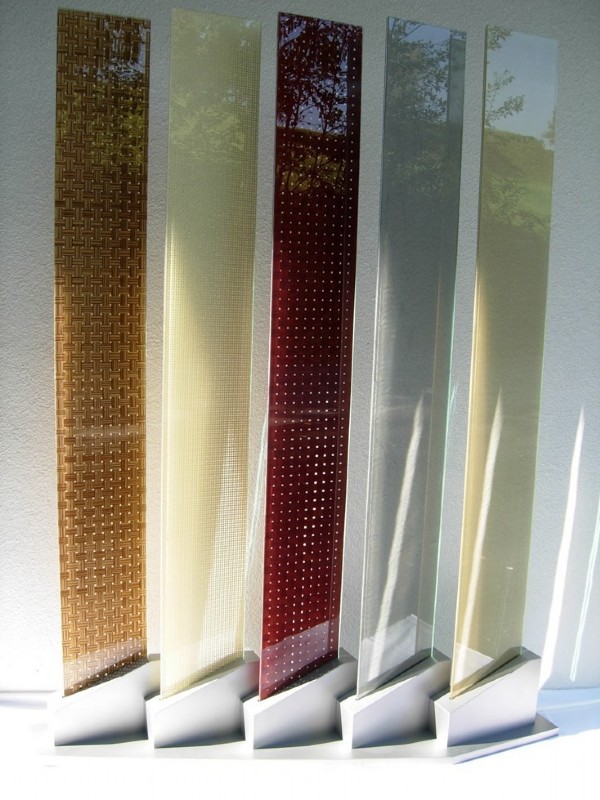

Die Glaspaneele können Sie in den verschiedenen Glas-Charakteren wählen: von Transparent, Weiss- Milch, in X verschiedenen Farben, mit verschiedenen Ornamenten, digital bedruckt, verspiegelt und dies auch mit unterschiedlichen Oberflächen von Glatt bis Rau. Glas ist ein sehr besonderes Material mit vielen Eigenschaften und ermöglicht auch sehr schöne und nützliche Effekte.

Verbund-Sicherheitsglas (VSG) verdankt seine Sicherheitseigenschaften einer reissfesten Folie zwischen den Glasscheiben. Spezialanfertigungen wie VSG mit UV Schutz oder Veredelung durch Verbundglastechnik sind keine Grenzen gesetzt. In diesem Verfahren werden Folien, Fotos und beliebige Materialien zwischen zwei Gläser gebracht und ergeben ein einzigartiges Meisterwerk! Lassen Sie Ihrer Fantasie freien Lauf.

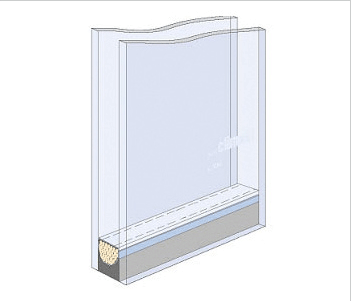

CLIMALIT GLAS sind doppelt Glasscheiben mit einer Argonkammer , die einen höheren thermische Komfort bieten, somit sparen Sie Energie und Geld. Das Niveau der Isolierung ist bis zu 3 mal höher als bei einer einfachen Doppelverglasung so verlieren Sie weniger Wärme im Winter und im Sommer hilft es angenehme Temperaturen im Raum zu halten. Isolationsglas ist ideal für Aussenschächte in Minergie Gebäude oder Projekte gemäss eneV Norm. Mit den Climalit Gläser 4+4/16(Argon)/3+3 wird ein U-Wert = 1.0 W/m2K garantiert.
