Warenlift mit Personenbegleitung EHM nach Maschinenrichtlinie
Details
Nennlast
Geschwindigkeit
Haltestellen
Ladestellen
Förderhöhe
Schachtkopf
Schachtgrube
Besonderheiten
+ Modell EHM-1500 von 1000 Kg bis einer maximalen Last von 2000 Kg. Benutzung von einem seitlichen Zylinder, Aufhängung 2:1
+ Modelle EHM/DCL von 2000 Kg bis einer maximalen Last von 3'000 Kg. In diesem Fall plannt man mit 2 Zylinder an der selben Wand.
+ Modelle EHM/DC von 2000 Kg bis einer maximalen Last von 5'000 Kg. In diesem Fall plannt man mit 2 Zylinder gegenüberliegend.
+ Jedes Modell der Familie EHM hat 1 oder 2 Kabinentableaus, wovon der Benutzer dien Lift steuern kann (mit Todmannsteuerung). Von Aussen kann man die Plattform zu jeder Haltestelle schicken. Der Transport von Personen ist freigebgen
+ Licht vorhang Sicherheitsklasse 2 bei jedem Kabinenzugang.
+ Die Option EHM ist nur mit geschlossener Kabine möglich
+ Alle Modelle können mit 2 verschiedenen Türtypen geliefert werden: Manuelle Drehtüre oder manuelle oder automatische Lamellentüren.
+ Die Option "Pitless" mit einer Schachtgrube von 100 mm ist nur beim Produkt EHM-1500 erhältlich.

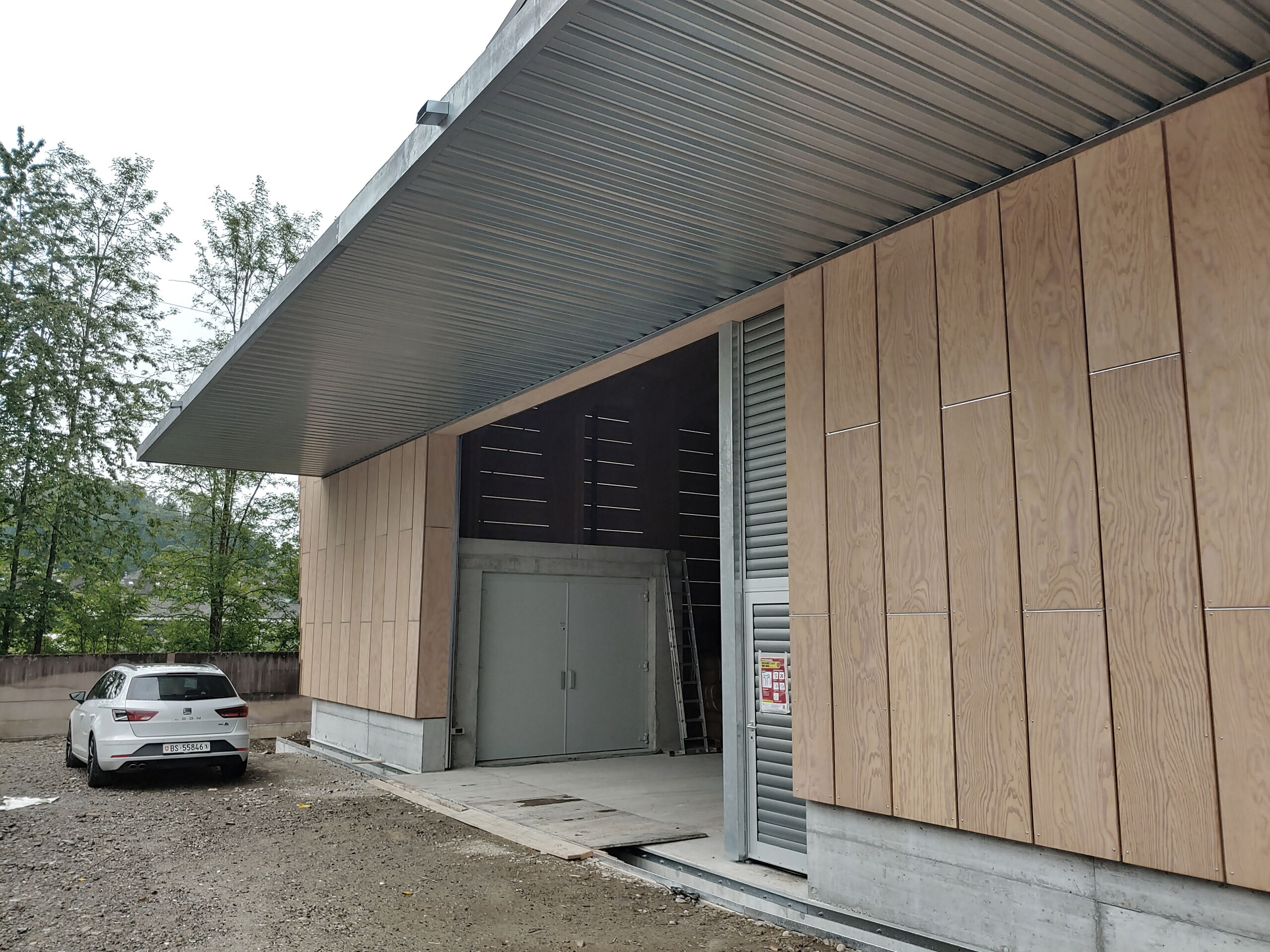

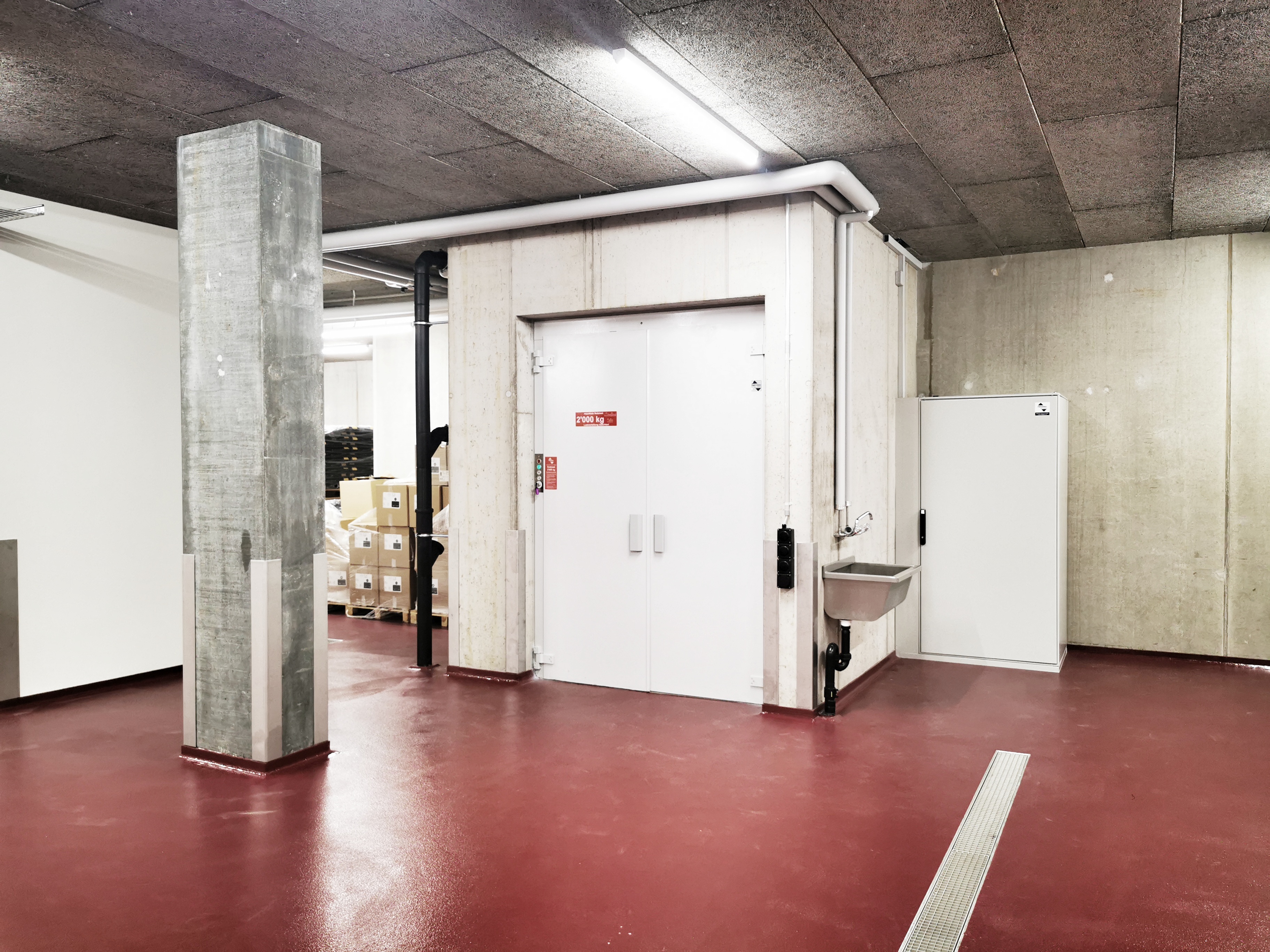

Das Model Warenlift EHM mit Personenbegleitung ist die optimale Kombination zwischen Plattform und Aufzug.
Dieser Warenlift wurde nicht nur speziell dafür konziepiert schwere und sperrige Güter von einer Etage in die Andere zu transportieren sondern auch die Plattform resp. den Aufzug von Innen zu bedienen.
Dies wird gewähleistet durch verschiedene Sicherheitselemente wie eine geschlossene Kabine, Bedienelemente resp. Tableaus in der Kabine, eine Notsprechanlage und Sicherheitslichtgitter an den Eingängen.
Je nach Nutzung wird die Nutzlast definiert und auch Womit und Was geladen wird. Das Model ist durch seine verschiedenen Optionen sehr anpassungsfähig. z.B können bei Anlagen die mit Stapplern geladen werden verstärkte Schwellen und oder Aufsetzvorrichtungen projektiert werden.
Der EHM-Aufzug ist ein Gabelstapler mit zwei Betriebsmodus:
+ Der normale Gabelstaplermodus erleichtert die Arbeit von zwei Bedienern, einem auf jeder Ebene.
+ Begleiteter Lademodus, konzipiert für Installationen mit weniger Arbeits- und Personalvolumen.

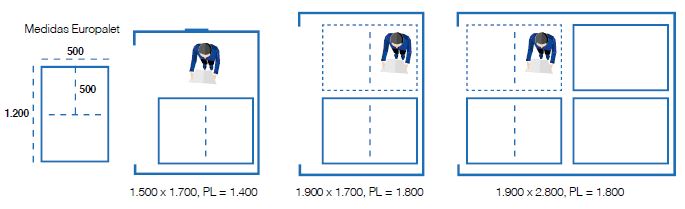

Die Abmessungen von EHmix können je nach Bedarf an Ladefläche oder angepasst werden Platzverfügbarkeit.
Alle Transport- und Dispositionsmöglichkeiten der Ladung gewährleisten die Sicherheit des Benutzers der Liftkabine.

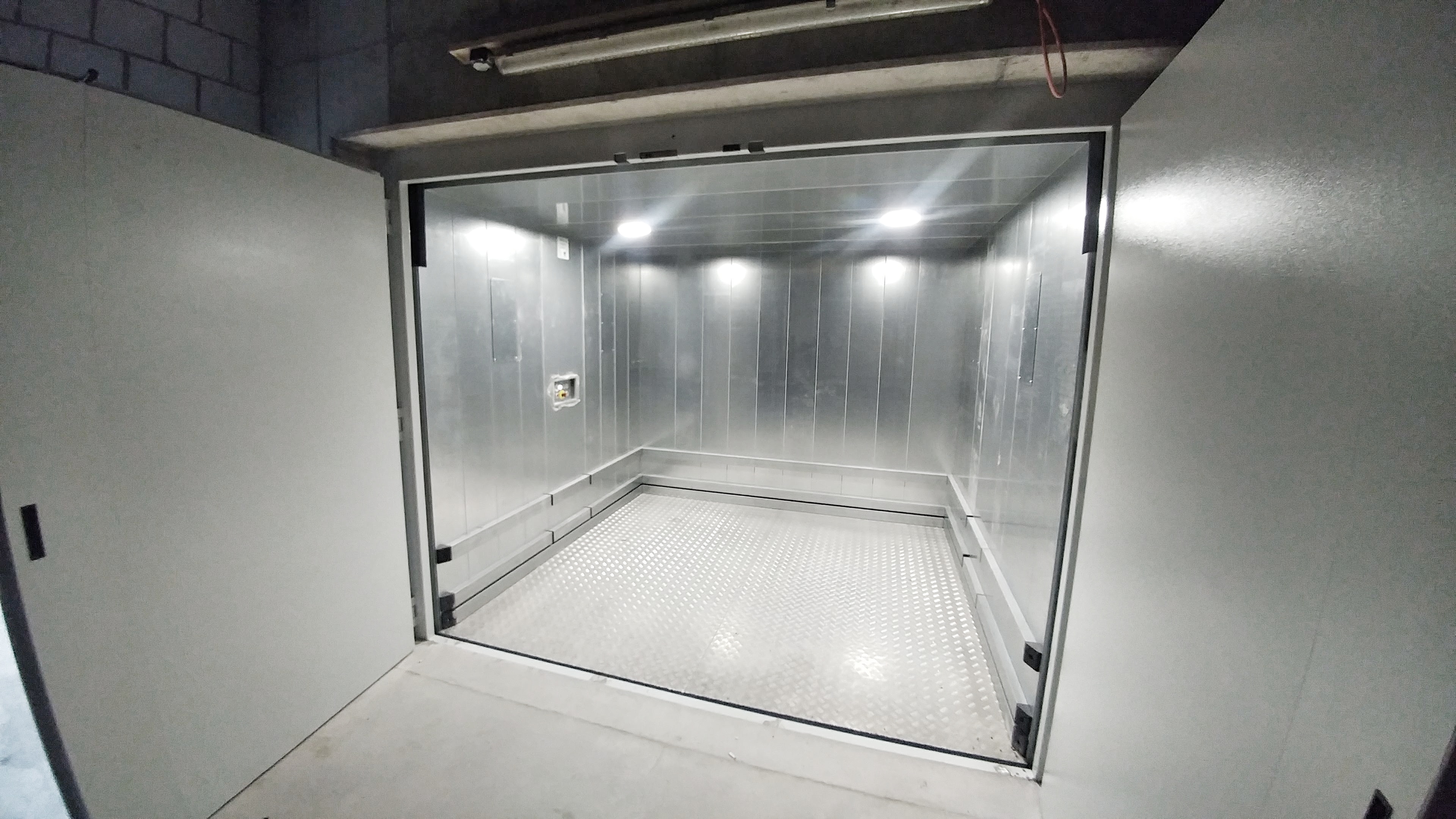

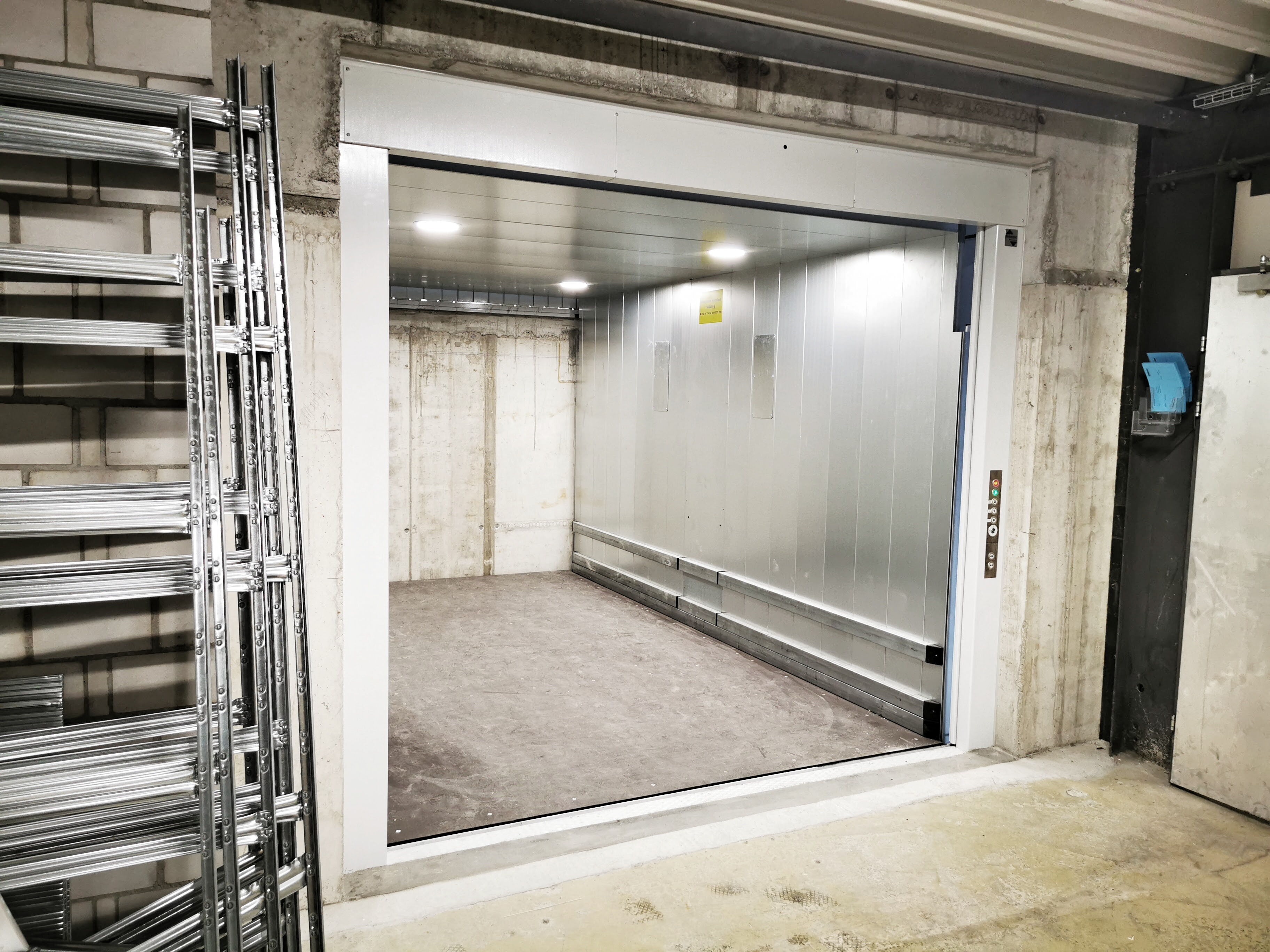

Für die Kabinenwände und Decke kann man nur eine Ausführung erhalten: Wandpannelle und Decke verzinkt. In der Kabinendecke ist eine Beleuchtung mit 2 Stück grossflächige runde
Einbauleuchten mit LED, versenkt angeordnet.

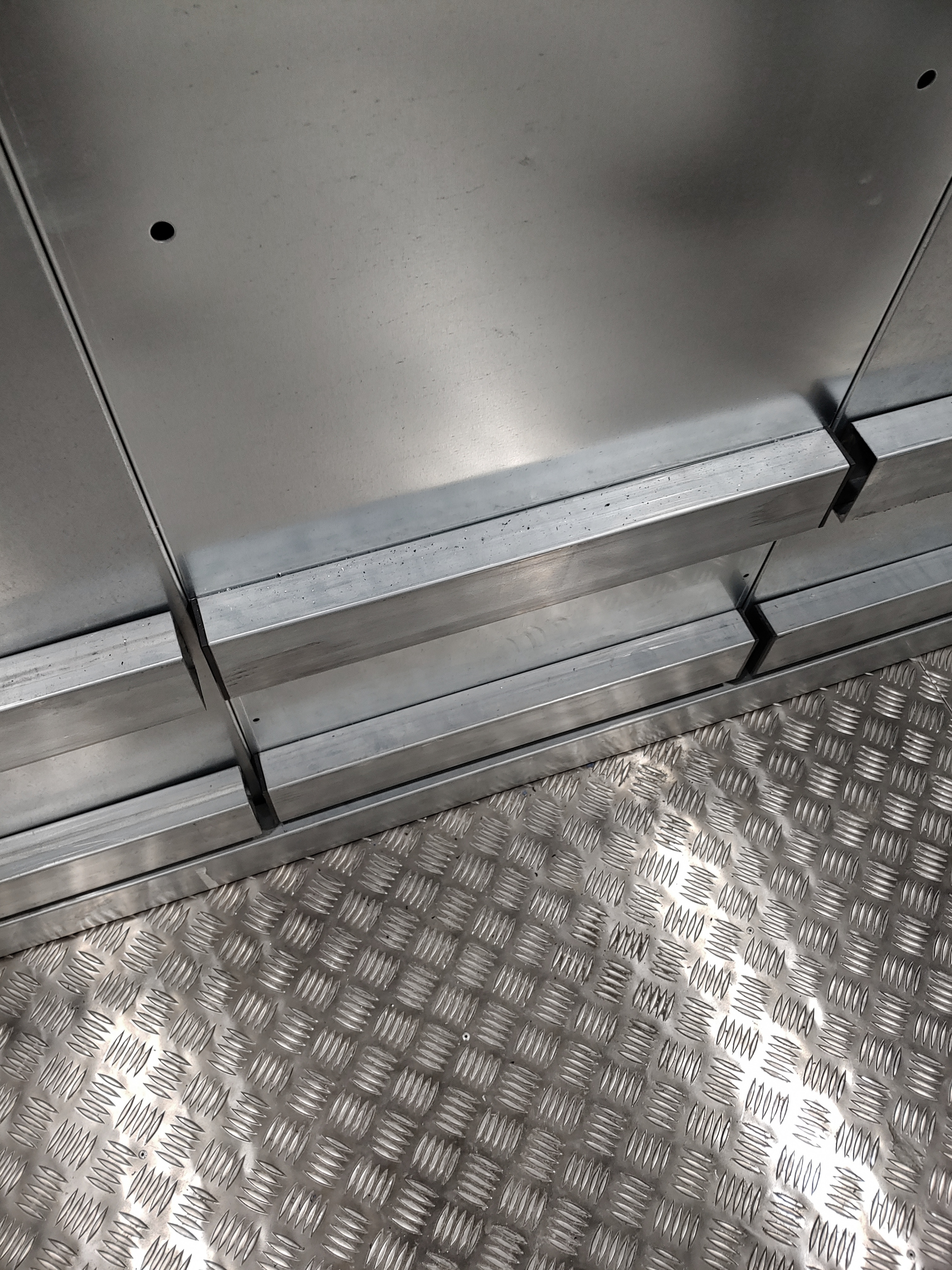

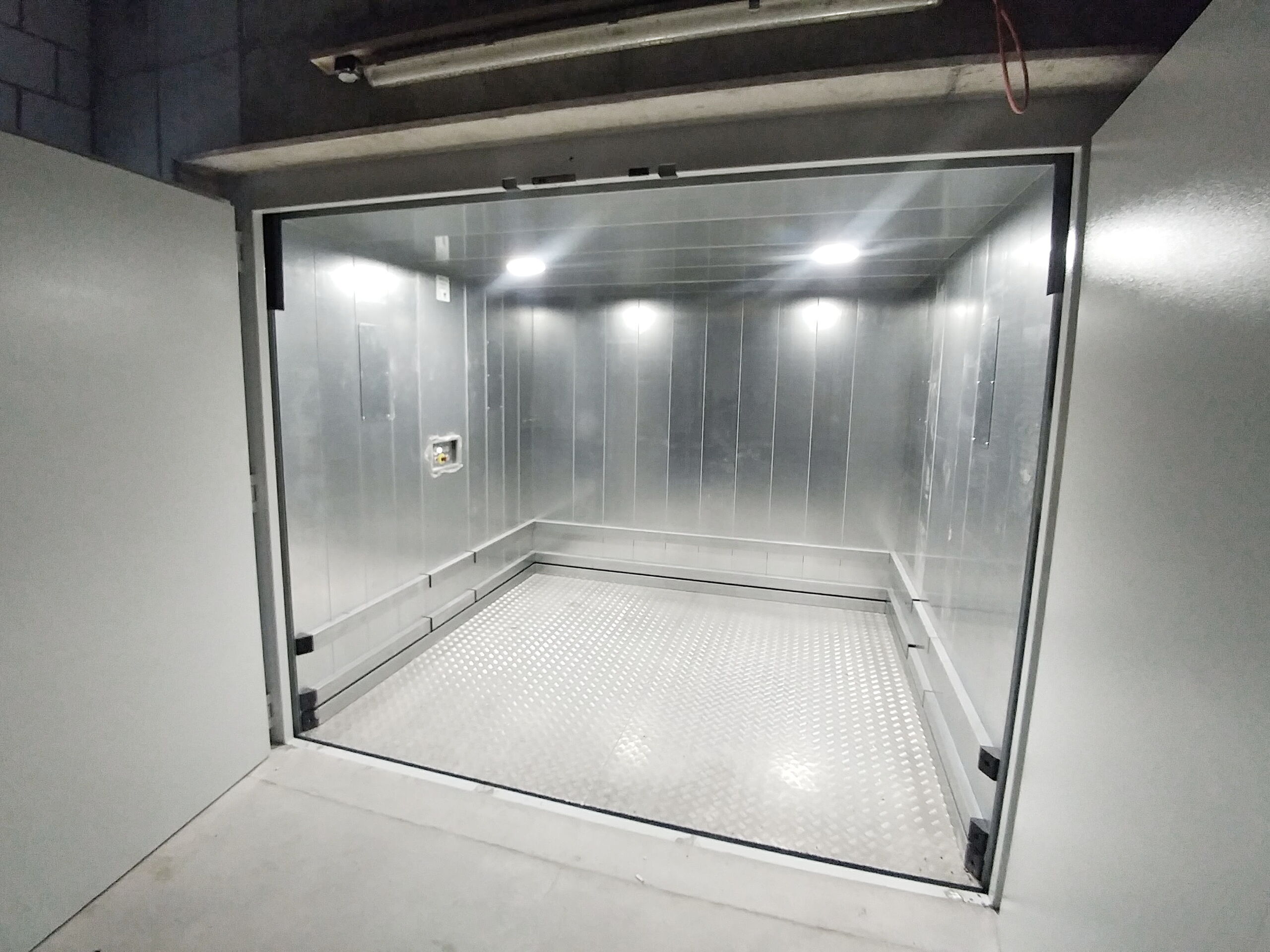

Bei EHM Modelle, die für hohe Lasten ausgelegt sind, verfügen die seitlichen Wandmodule und die Kabinen über einfach austauschbare verstärkte Rammschutzleisten zerzinkt 4-reihig zum Dämpfen der während des Ladeprozesses unvermeidlichen Schläge.
Die Kabinenzugänge werde je mit Lichtvorhänge 2D Sicherheitsklasse 2 nachgerüstet. Sobald der Lichtvorhang unterbrochen ist, bewegt sich die Kabine nicht, Wenn das System defekt ist, setzt sich der Aufzug automatisch ausser Betrieb.

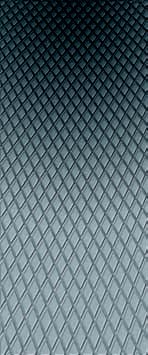

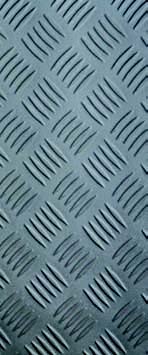

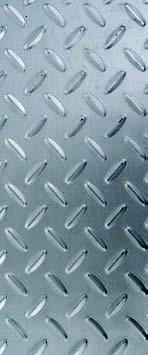

Der Kabinenboden ist eine geschweißte Baugruppe, die ein- oder zweiteilig geliefert wird und aus einer Basis aus gewalzten Profilen mit einer Höhe von 80 mm oder 100 mm je nach Nennlast und den Abmessungen der Kabine sowie einem Riffelblech als Ladefläche besteht. Standard-Bodenbelag mit grauem Epoxid-Polyesterlack RAL7004. Andere Bodenbeläge und Blecharten sind je nach Verwendung des Aufzugs möglich: Riffel-Aluminium oder Riffel-Edelstahl.

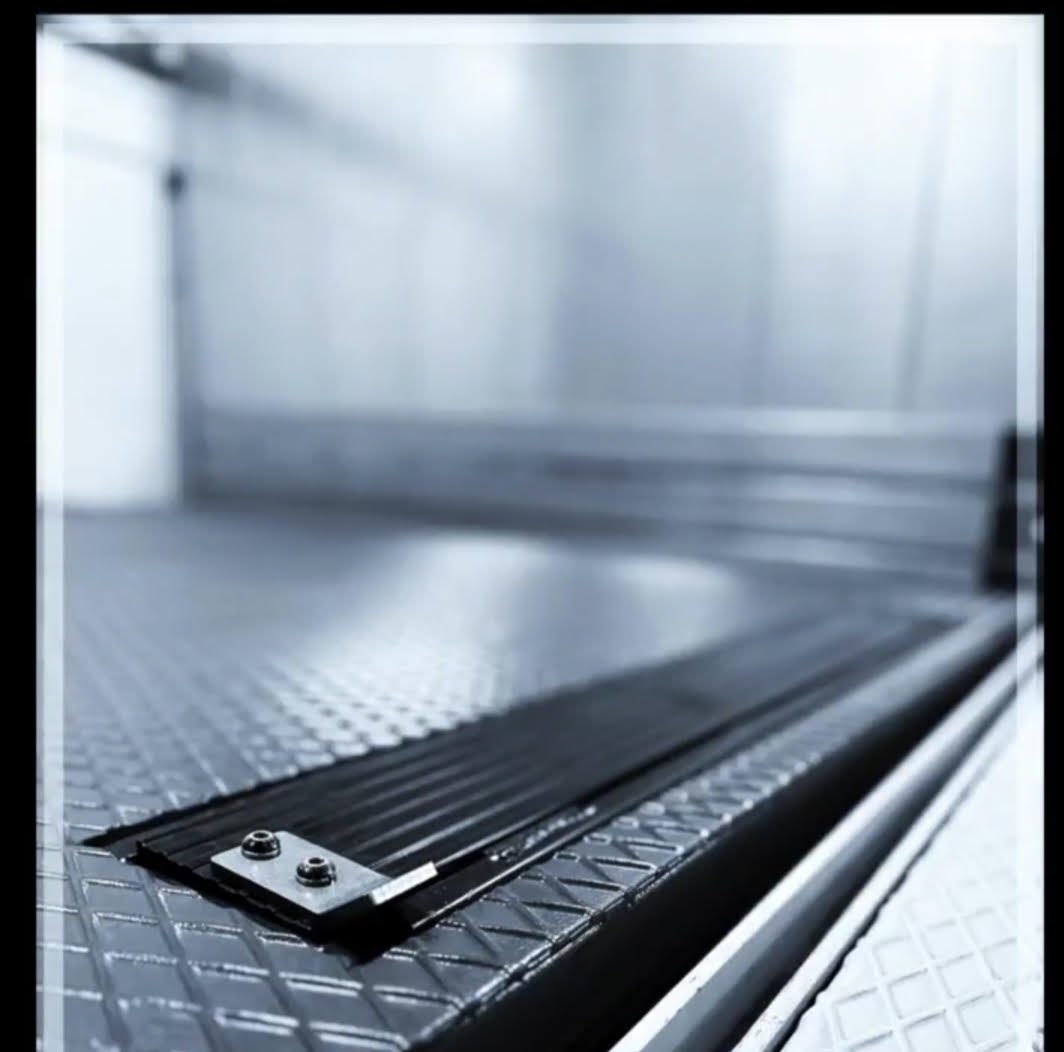

Es gibt zusätzlich eine grossartige Option für Warenlifte! Es wurde mehrmals von unseren Endkunden verlangt, um mögliche Bewegungen von den Rollis oder Karren bei Liftfahrten zu vermeiden! Schnell und praktisch zu betätigen, es handelt sich um einen neuen Schritt in die richtige Richtung!

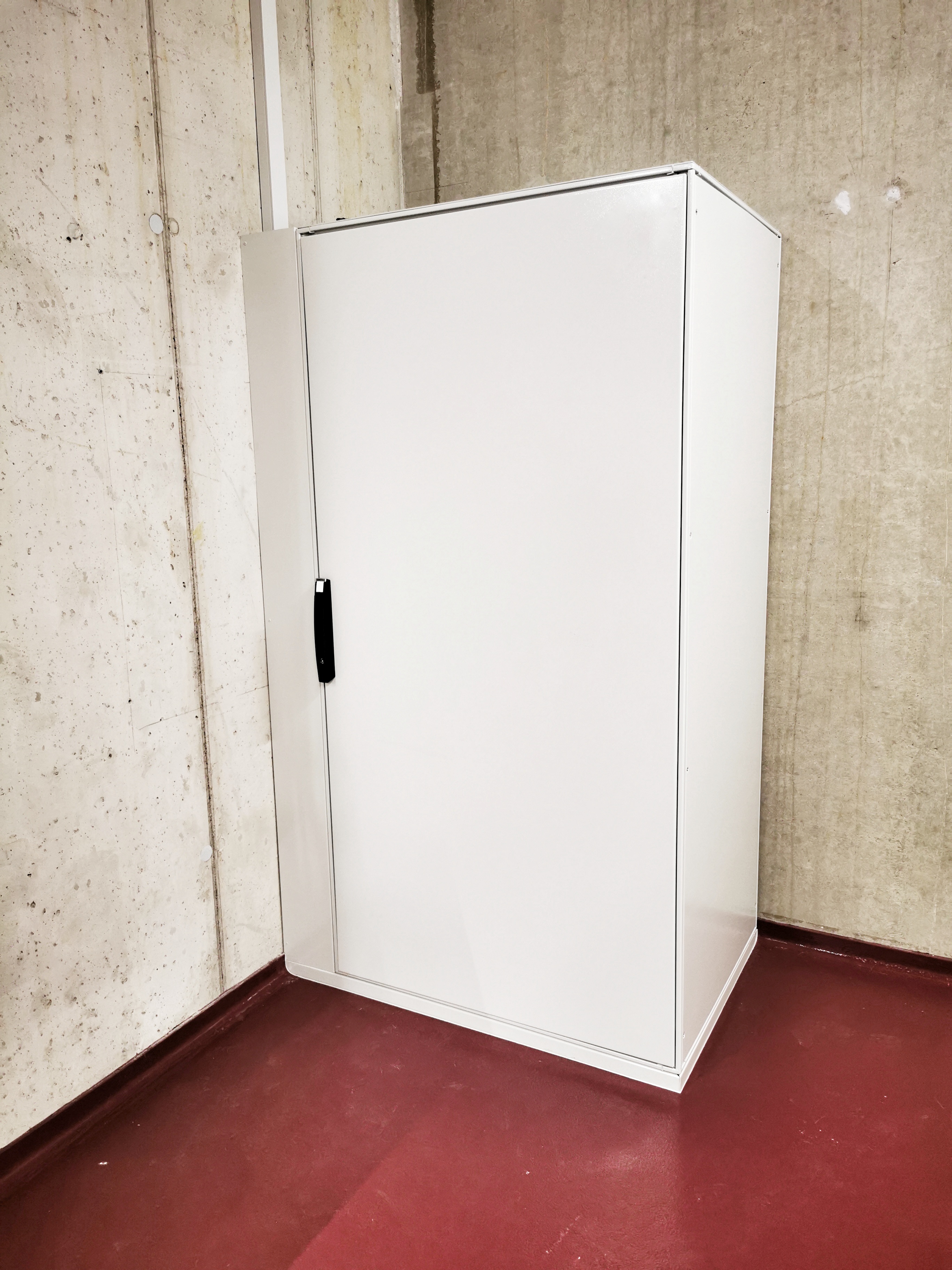

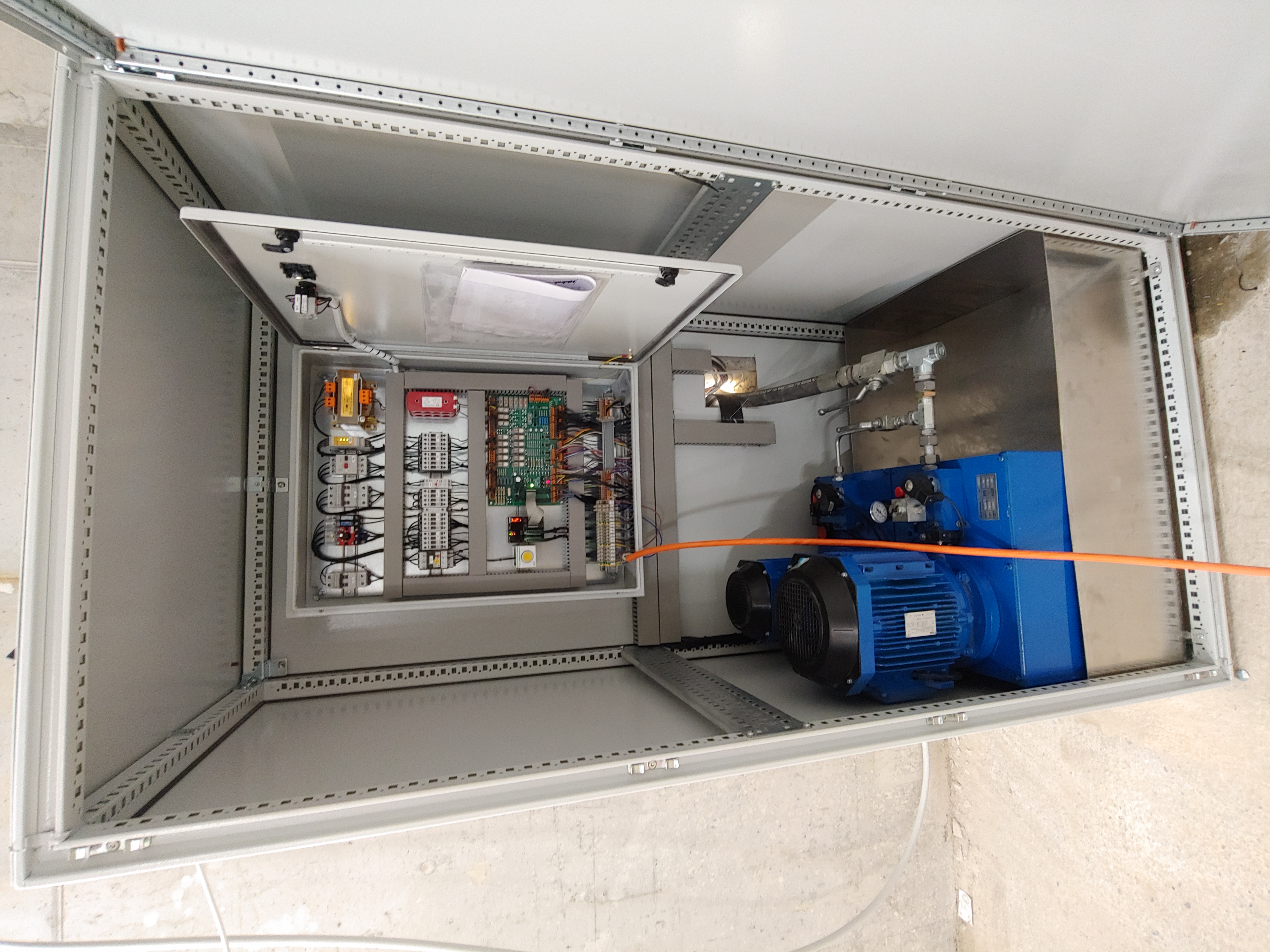

Aggregat und Steuerung werden zusammen in einem Systemschrank eingebaut. Das Produkt EHM verlangt keinen sepparaten Maschinenraum, darf als MRL Lösung betrachtet werden.
Der Schrank wird aus Stahlblech pulverbeschichtet RAL 7035 geliefert. Dieser kann sich bis einer maximalen Entfernung von 8 Meter vom Schacht befinden.
Der Lieferumfang beeinhaltet auch eine Schrankbeleuchtung sowie eine Aluwanne unter dem Aggregat.
Standardmässig wird diesen Schrank mit Dreikantschlüssel geliefert. Auf Anfrage sind andere Schlüsselsysteme wie KABA 5000 oder Safos möglich.

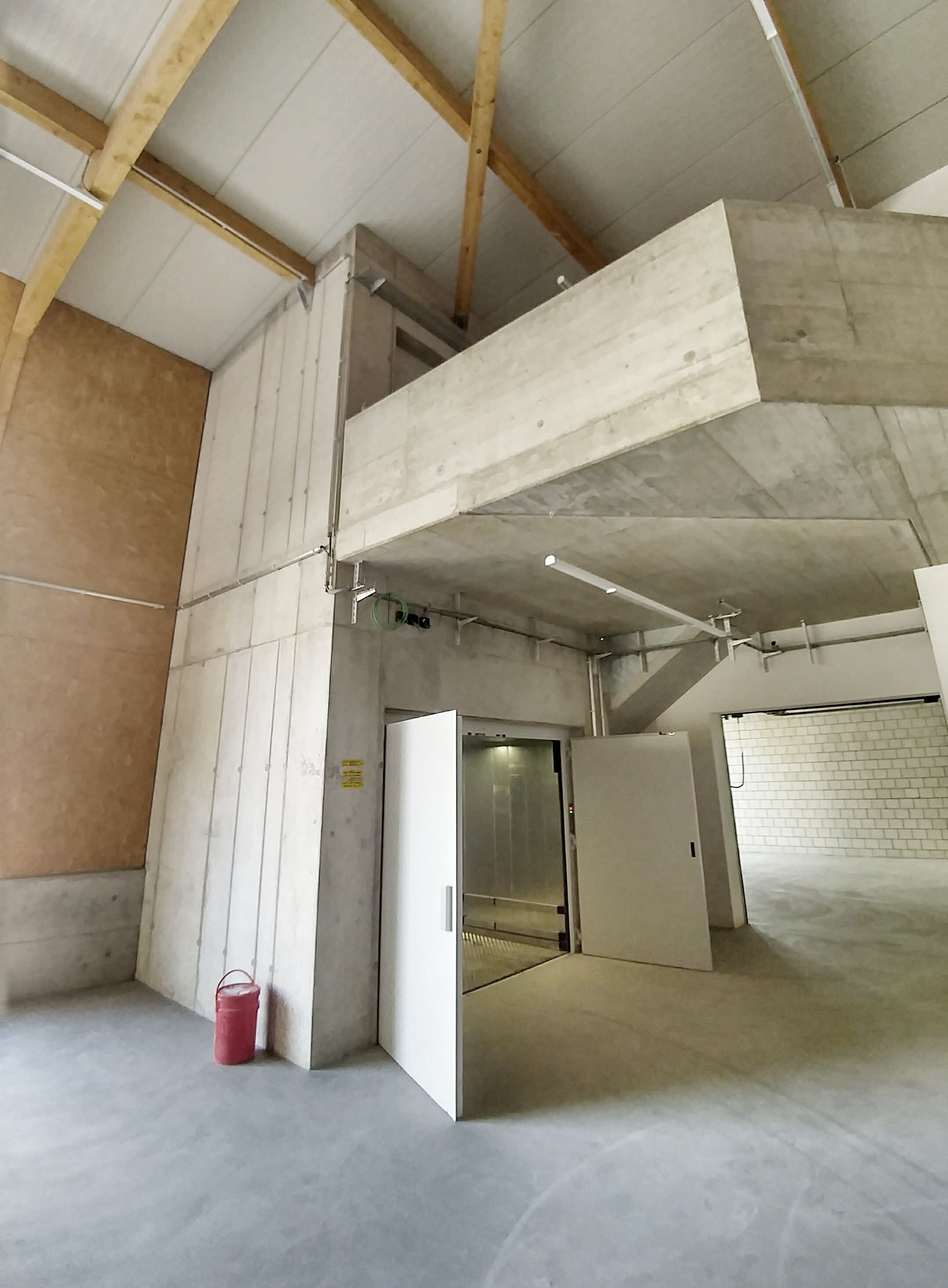

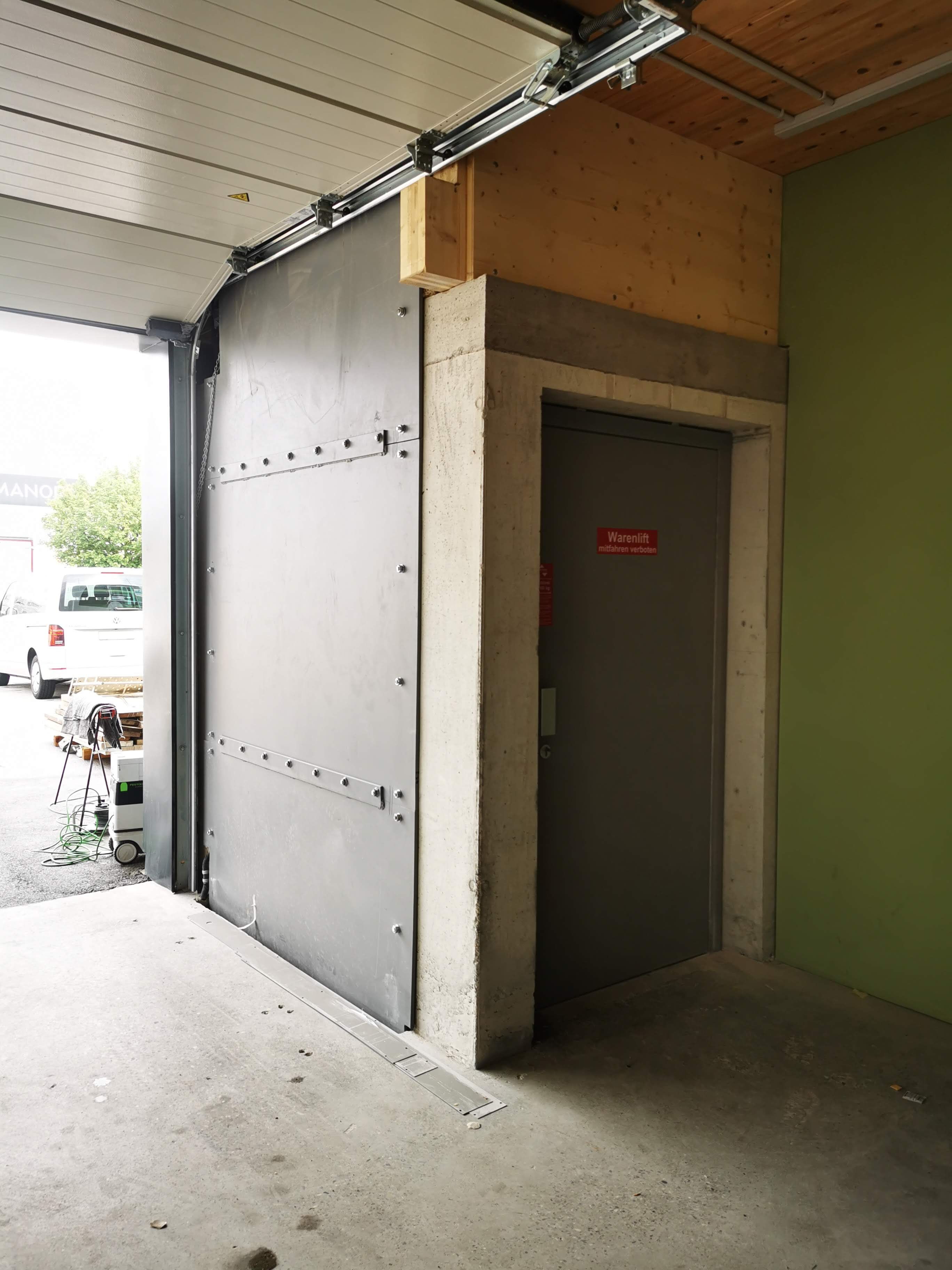

Bei allen EH und EHM Modelle gibt es 2 Typen von Schachttüren zum Auswahl: Manuelle Drehtüre oder manuelle / automatische Lamellentüren

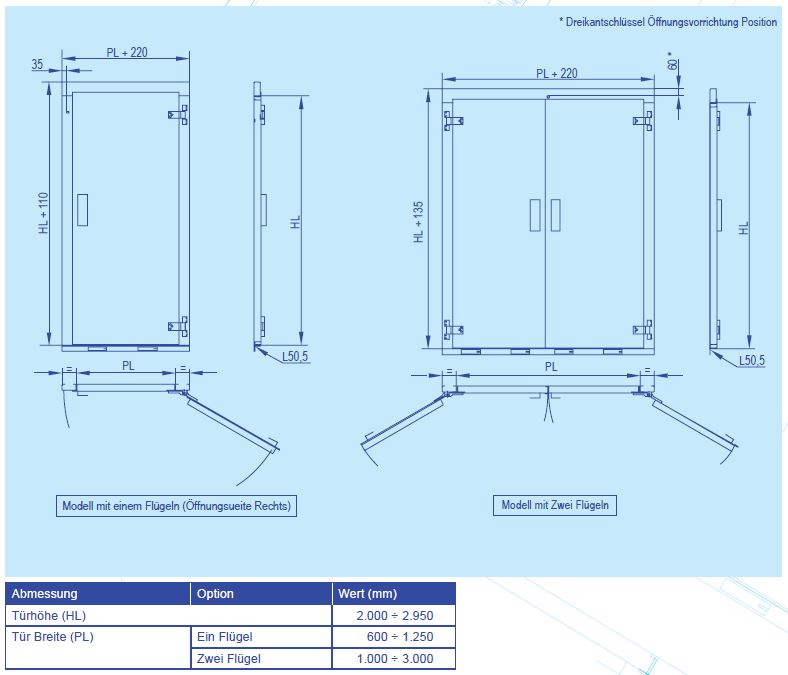

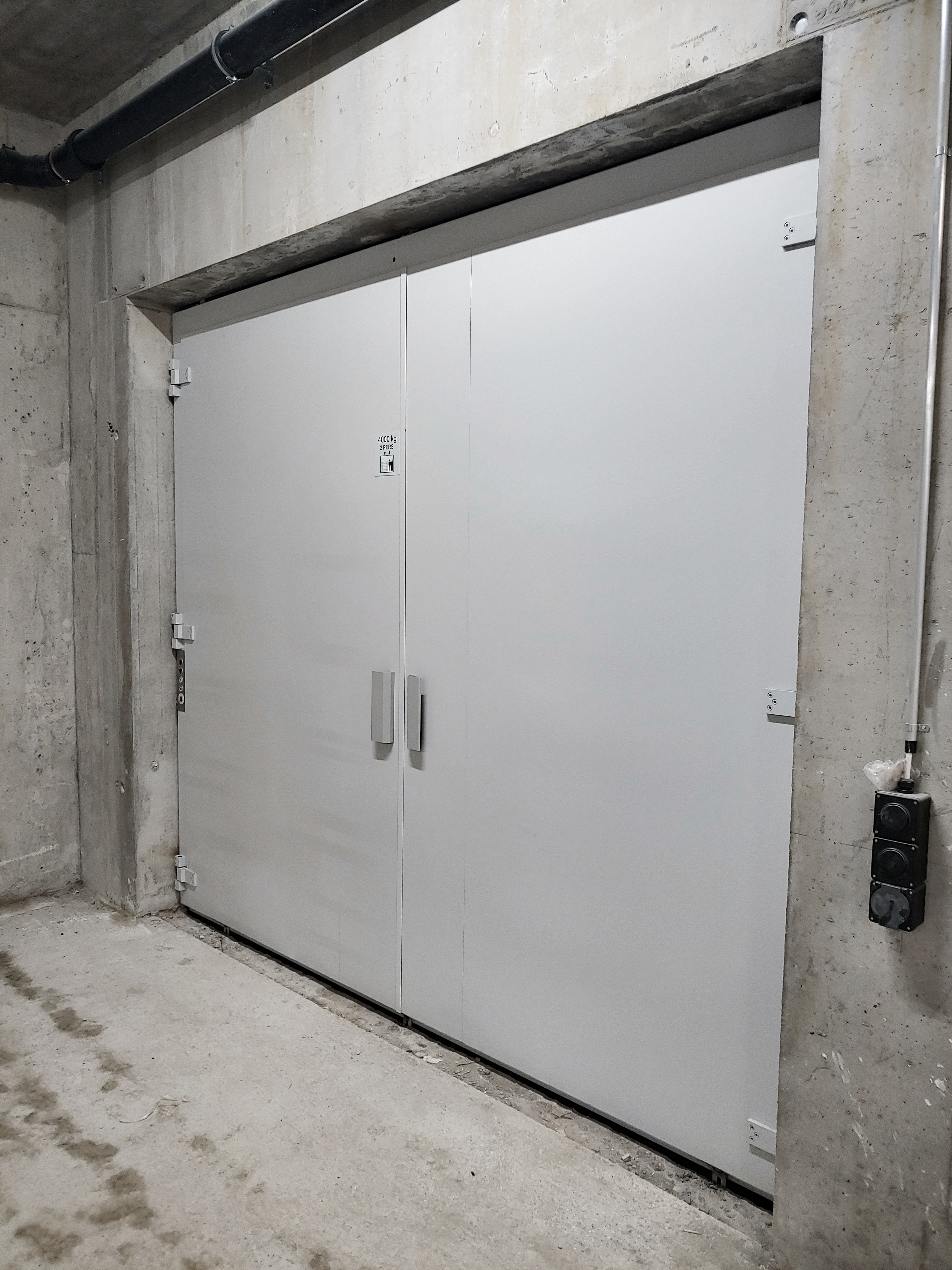

Manuelle Flügeltüren mit einem oder zwei Flügeln:
- Hergestellt von Hidral.
- Feuerwiderstandsfähige Türen mit der Klassifizierung E-120 gemäss der europäischen Norm EN 81-58.
- Ohne Sichtfenster.
- Elektrische Türverriegelung
Bei allen EH und EHM Modelle gibt es 2 Typen von Schachttüren zum Auswahl: Manuelle Drehtüre oder manuelle / automatische Lamellentüren

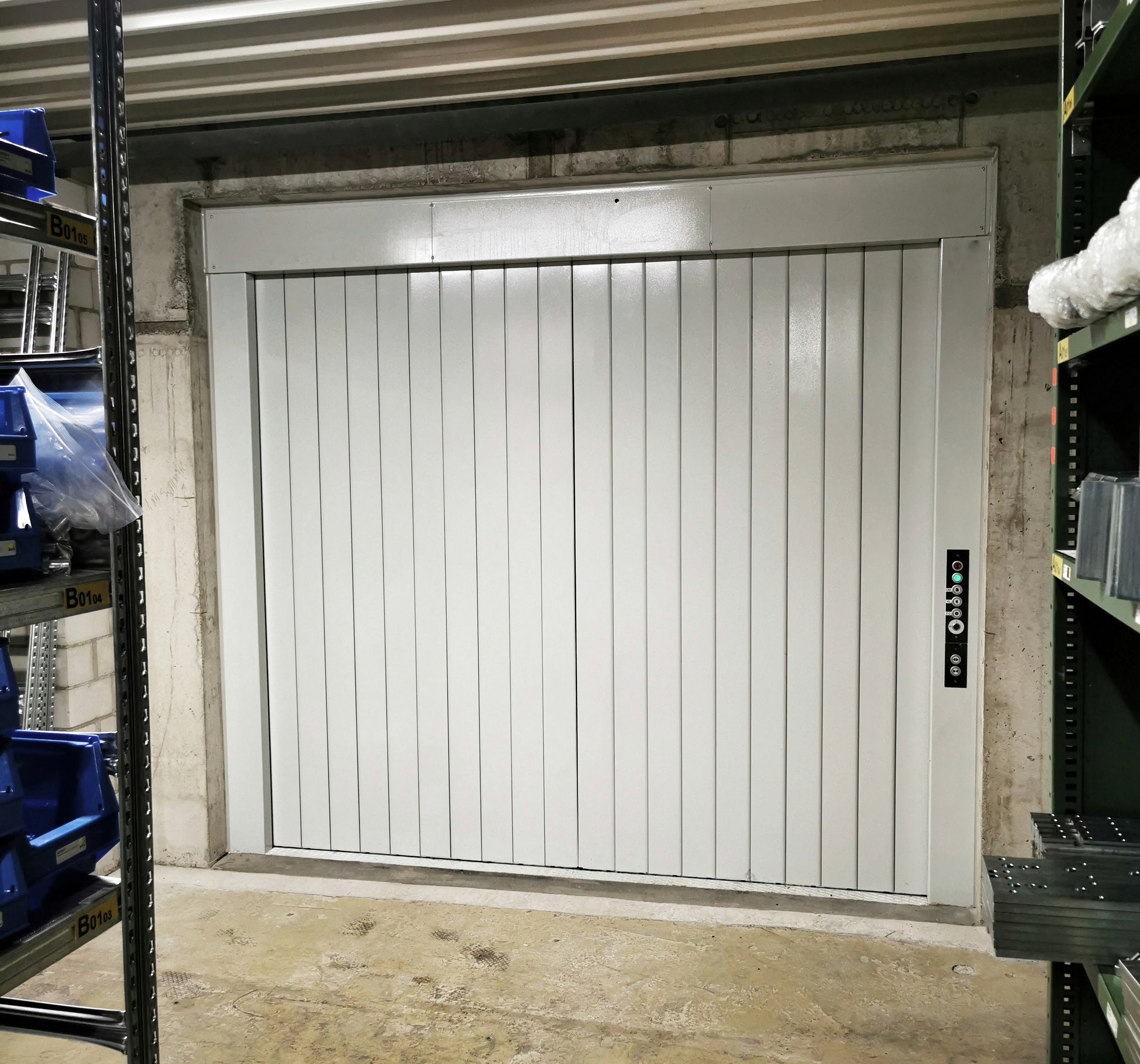

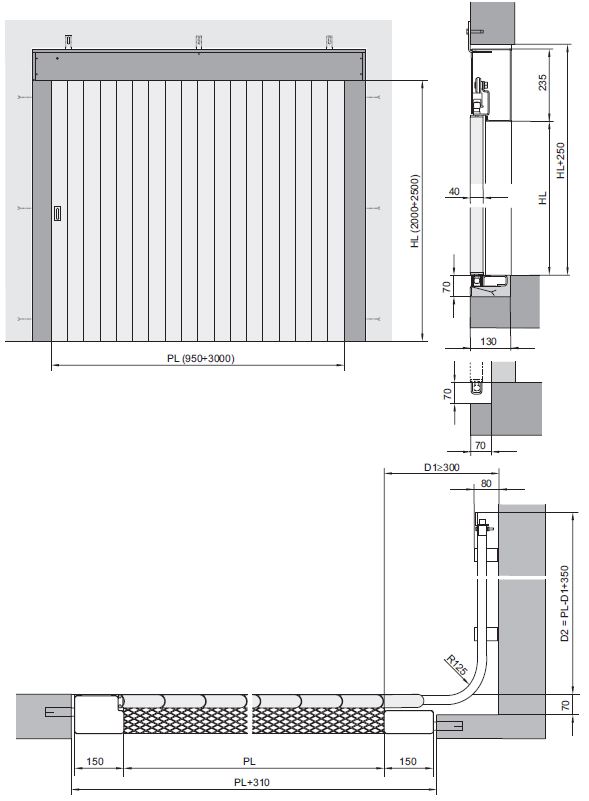

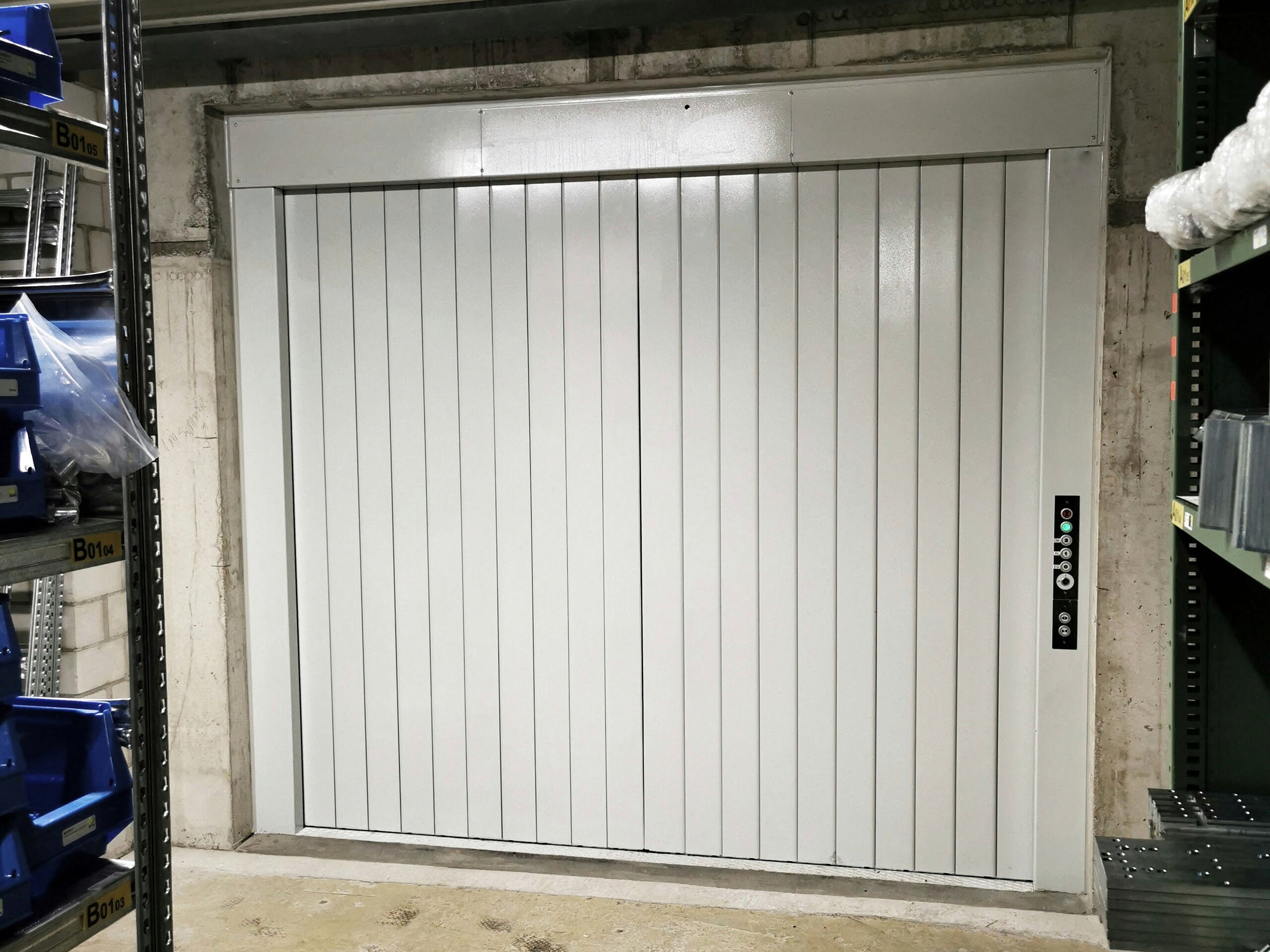

Manuelle oder automatische Lamellentüren, seitlich oder zentral öffnend, mit vertikalen Lamellen:
- Hergestellt von Hidral.
- Ausführung aus Aluminium oder aus Stahlblech, in beiden Fällen pulverbeschichtet in RAL 7035
- Feuerwiderstandsfähige Türen mit der Klassifizierung E120 (für seitlich öffnende Türen) gemäss der europäischen Norm EN 81-58.
- Ohne Sichtfenster
- Elektrische Türverriegelung
- Bei automatischen Türen, Türantrieb SIemens AT40 mit Zahnriemen.

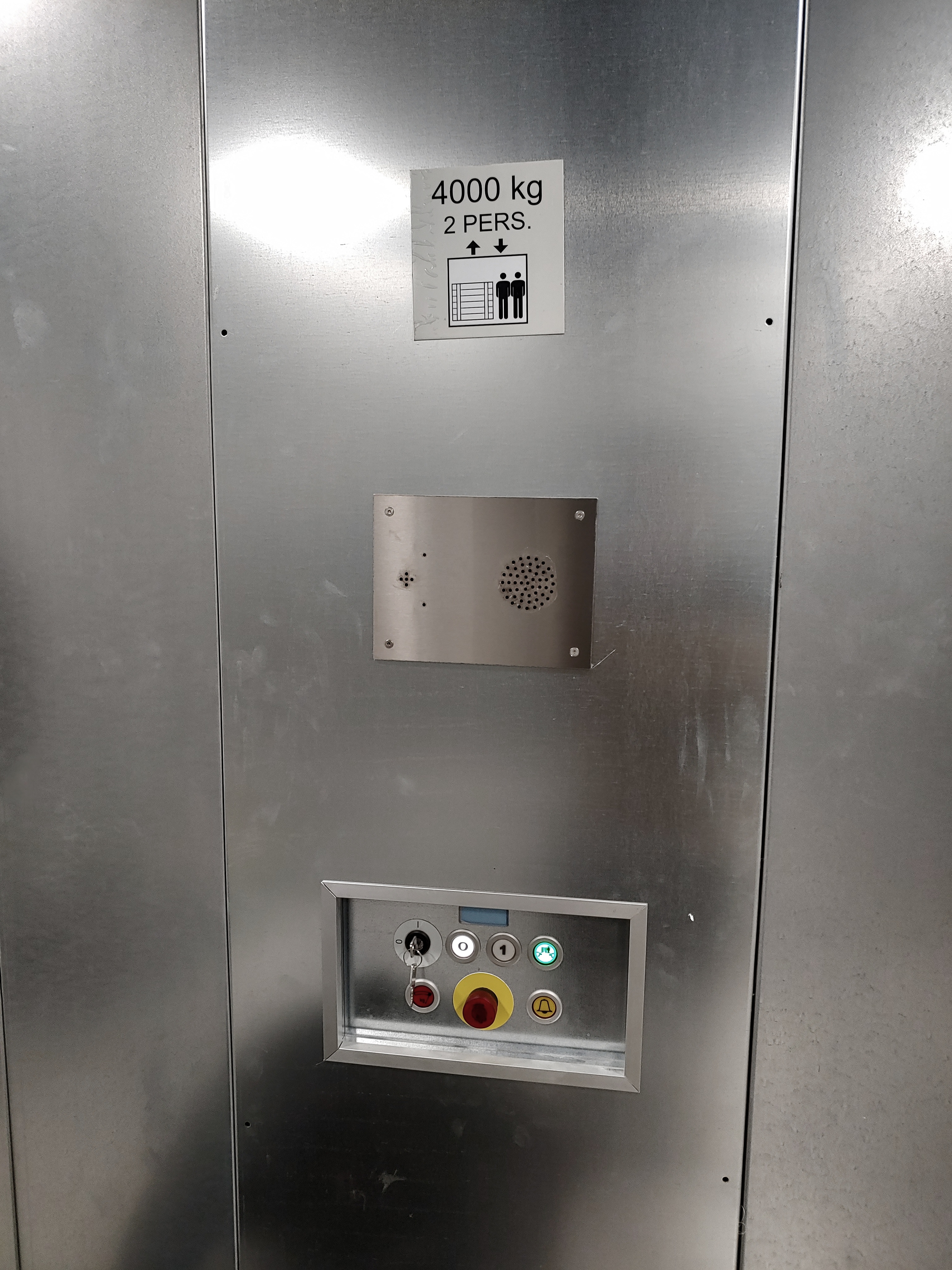

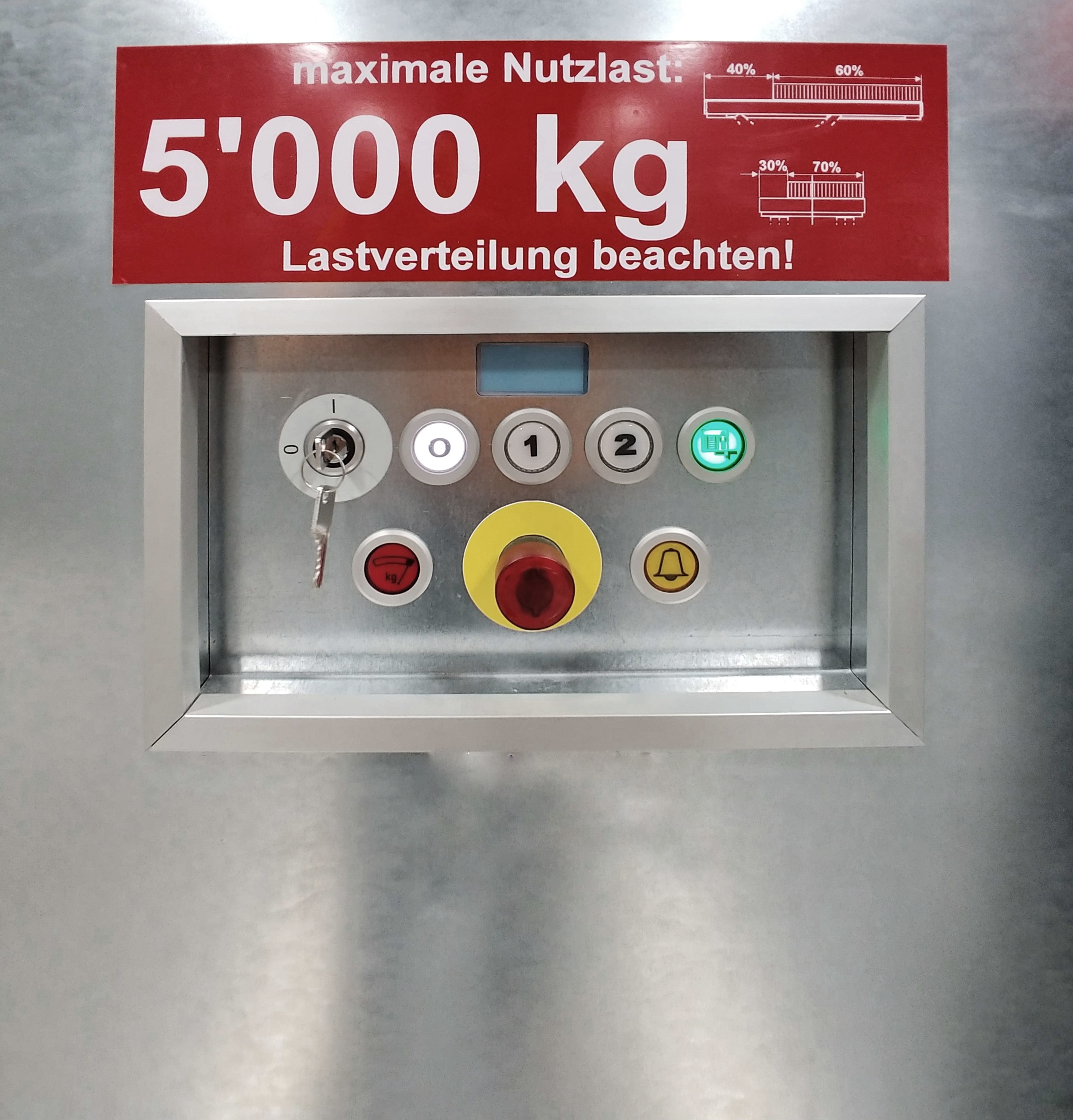

Das Kabinentableau wird aus Edelstahl AISI 441 ausgeführt, und es ist demontierbar, um die Wartung zu garantieren. Es beeinhaltet runde Taster für jede Haltestelle (Rufe), Vorrechtschalter mit Schlüssel, Überlastanzeige, Anzeige Aufsetzvorrichtung (wenn erhalten) und Alarmtaster im Fall von Notrufsystem.

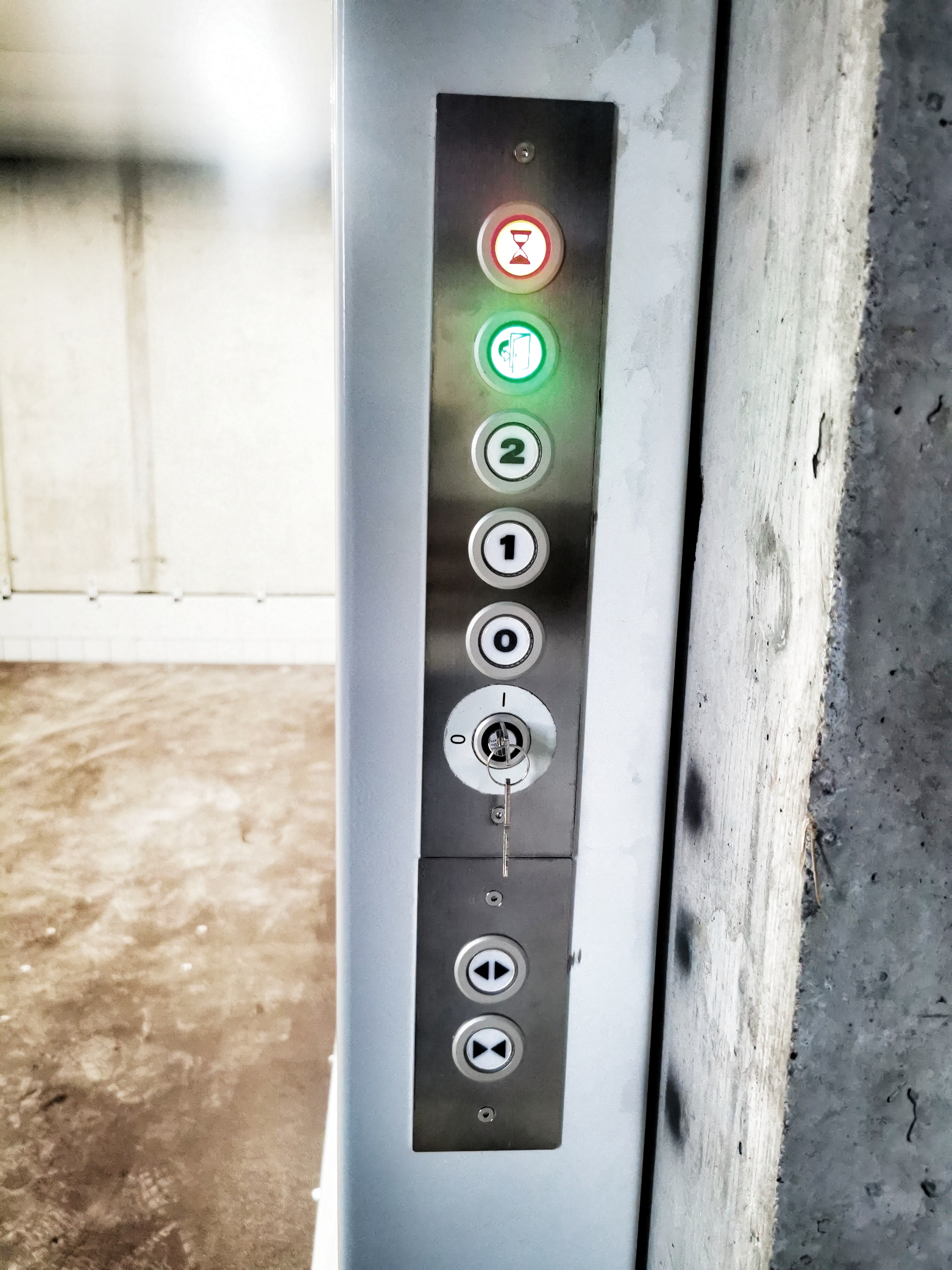

Aussentableaus mit Aussendrücker mit Rufquittierung, im Türrahmen integriert oder mit Mauerkasten. Rufstaster für jede Haltestelle des Systems. Besetzanzeige. Im Fall von automatischen Schachttüren bekommt man ein zusätzliches Tableau mit Tür-auf und Tür-zu Taster.
Es besteht die Option zur Bündigstellung mit langsamer Geschwindigkeit (0,2 m/s), und als Zusatzausstattung wird ein hydraulisches Aufsetzvorrichtungssystem angeboten, um den Boden des Lastenhebers bei Be- und Entladen auf konstanter Höhe zu halten.
Die Lieferung von einem Notrufsystem ist nach Anfrage möglich, und es mit Telefonleitung oder mit GSM erhältlich.
