Warenaufzug QHG nach Aufzugsrichtlinie
Details
Nennlast
Geschwindigkeit
Haltestellen
Ladestellen
Förderhöhe
Besonderheiten
• Reduzierter Schachtkopf gemäss EN81-21
• Bucher Ventilblock iValve und KW Steuerung

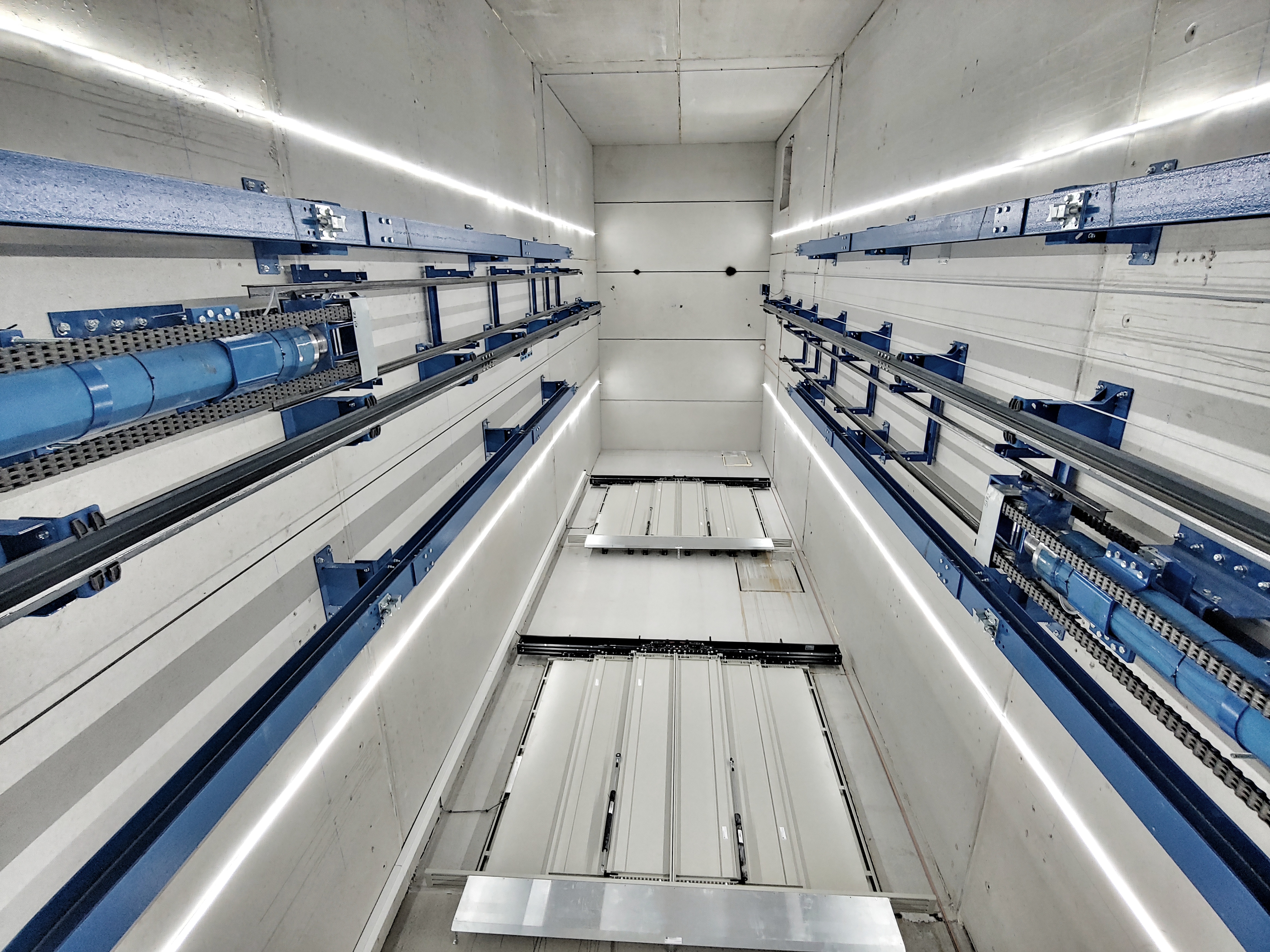

• Aufhängung 1:1 oder 2:1 nach Förderhöhe
• Ladefunktion als Standard, Ladezeit einstellbar
• Aufsetzvorrichtung hydraulisch 4 Stück unter der Kabine als Option
• Wittur Kabinen- und Schachttüren mit Stahlschwellen für Schwerlasten
Warenaufzüge nach Aufzugsrichtlinie unterliegen der Norm reglementierter Aufzüge und haben nicht nur den grossen Vorteil der Personenbegleitung sondern auch den der Geschwindigkeit.

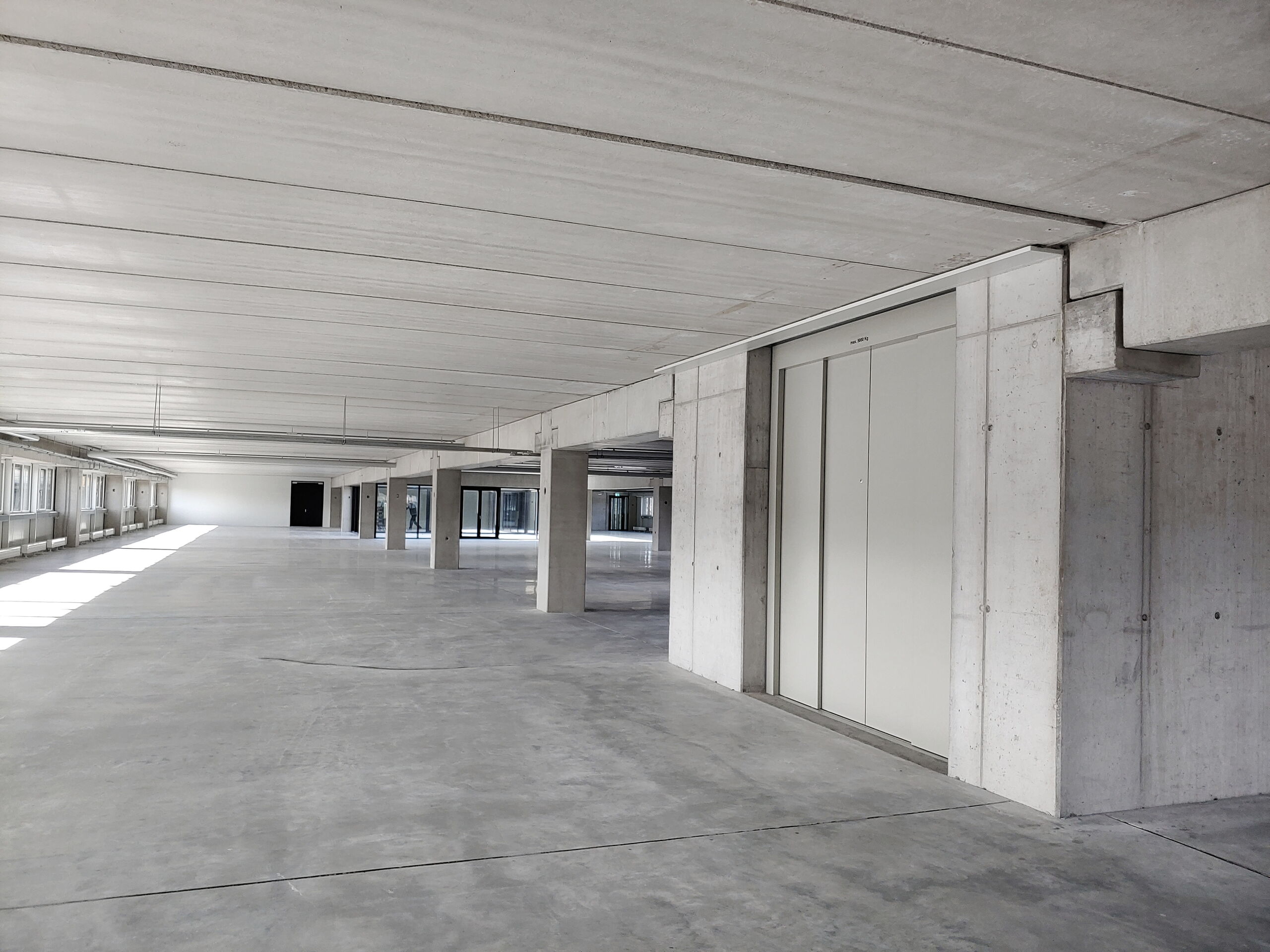

Bei grossen Industriellen Gebäuden und Lager welche über meherere Etagen verfügen ist ein solcher Aufzug unumgänglich. Hier wird auch genau geprüft Was und Wie befördert werden soll und ein optimales Konzept entwickelt, um die Ware sicher und efizienzt zu befördern.
Auch bei Warenhäuser, bei denen mehr als 8 Personen beförfert werden sollen, werden gerne Warenaufzüge eingesetzt da diese sehr robust und wenig Störungsanfällig sind.

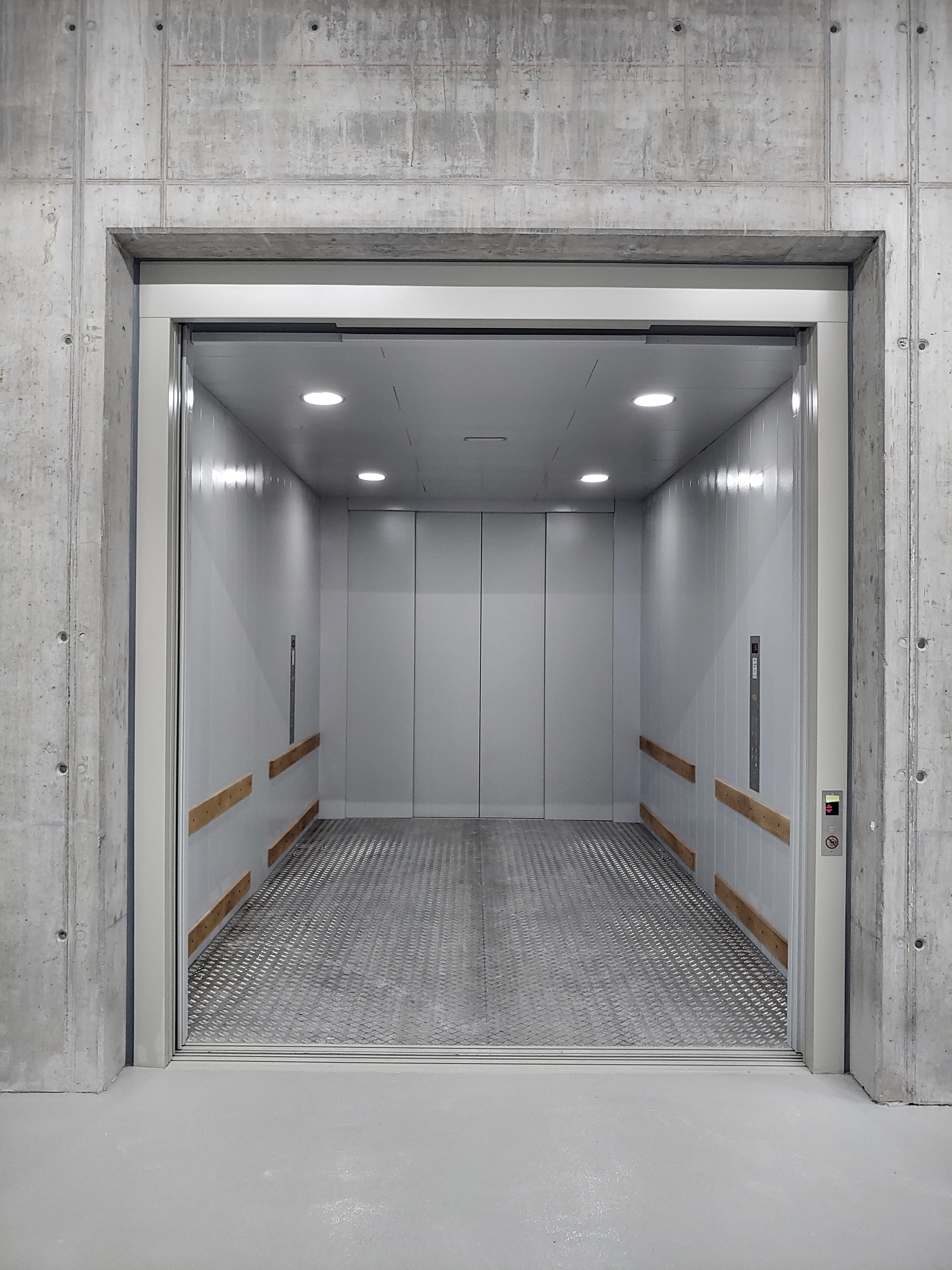

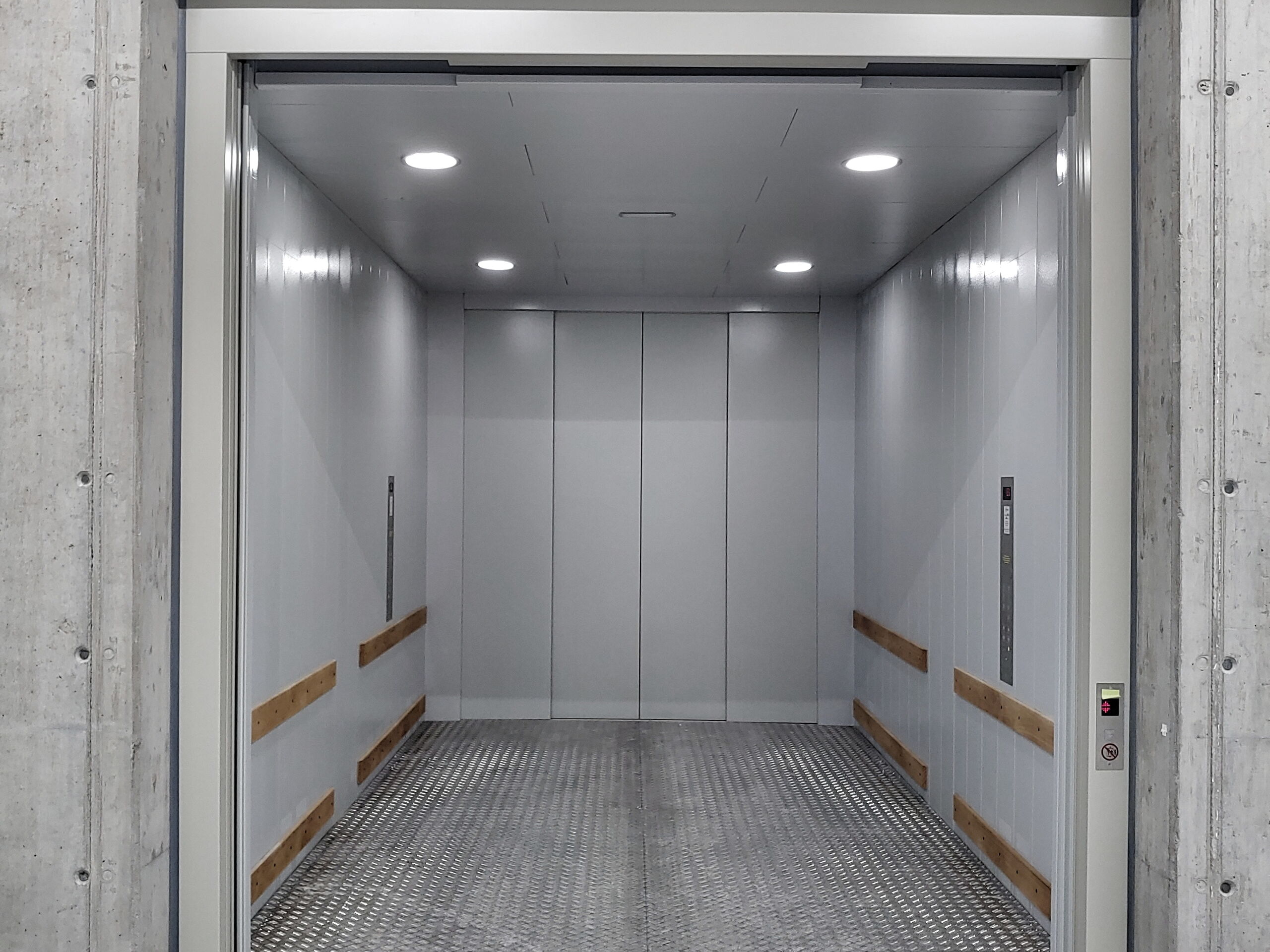

Der Aufzug QHG ist für den senkrechten Transport von sehr schweren Lasten konzipiert und ist in verschiedenen Umfeldern leicht und flexibel einsetzbar.
Neben einem elektrischen Absinkschutzsystem zur automatischen Nivellierung kann dieser Aufzug zusätzlich über ein unabhängig arbeitendes Schnellsystem für eine zügigere und exaktere Nivellierung oder über einen Mechanismus verfügen, der eine perfekte Nivellierung während des Lade- und Entladeprozesses ermöglicht.
Stahlblechplatten werden standardmäßig mit grauem Epoxid-Polyesterlack RAL 7035 (lichtgrau) pulverbeschichtet.
Andere Farben oder Materialien sind auf Anfrage möglich z.B mattierter oder strukturierter Edelstahl.
Belüftung durch Schlitze unten und oben an den Seitenwänden sind immer vorhanden.
Die Kabinendecke besteht standardmässig aus Stahlblechmodule mit der gleichen Oberfläche wie die Wände.
Möglichkeit einer hängenden Decke aus Stahlblech, lackiert mit grauem Epoxid- Polyesterlack RAL7035 oder mattiertem Edelstahl, kombiniert mit zusätzlichen Beleuchtungsoptionen
Der Kabinenboden ist eine geschweißte Baugruppe, die ein- oder zweiteilig geliefert wird und aus einer Basis aus gewalzten Profilen mit einer Höhe von 80 mm oder 100 mm je nach Nennlast und den Abmessungen der Kabine sowie einem Riffelblech als Ladefläche besteht. Standard-Bodenbelag mit grauem Epoxid-Polyesterlack RAL7004. Andere Bodenbeläge und Blecharten sind je nach Verwendung des Aufzugs möglich: Riffel-Aluminium oder Riffel-Edelstahl.

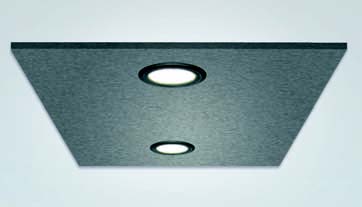

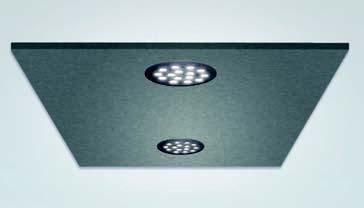

Standardmäßig werden 4 Stück in die Decke eingelassene LED-Downlight-Leuchten bei Autoaufzugen eingebaut.
Notbeleuchtung mittels LED-Deckeneinbauleuchte und Deckenlicht im Bedientableau. Sie wird bei einem Stromausfall automatisch aktiviert und verfügt über eine Batterie für eine Stunde Betriebsdauer.
Hängende Decken mit folgenden Beleuchtungsoptionen sind auch nach Anfrage möglich: durchscheinendem Glas mit Leuchtstoffröhren, LED-Paneelen oder LED-Strahlern.
Notbeleuchtung auf dem Kabinendach mittels einer LED-Flächenleuchte. Sie wird bei einem Stromausfall automatisch eingeschaltet.

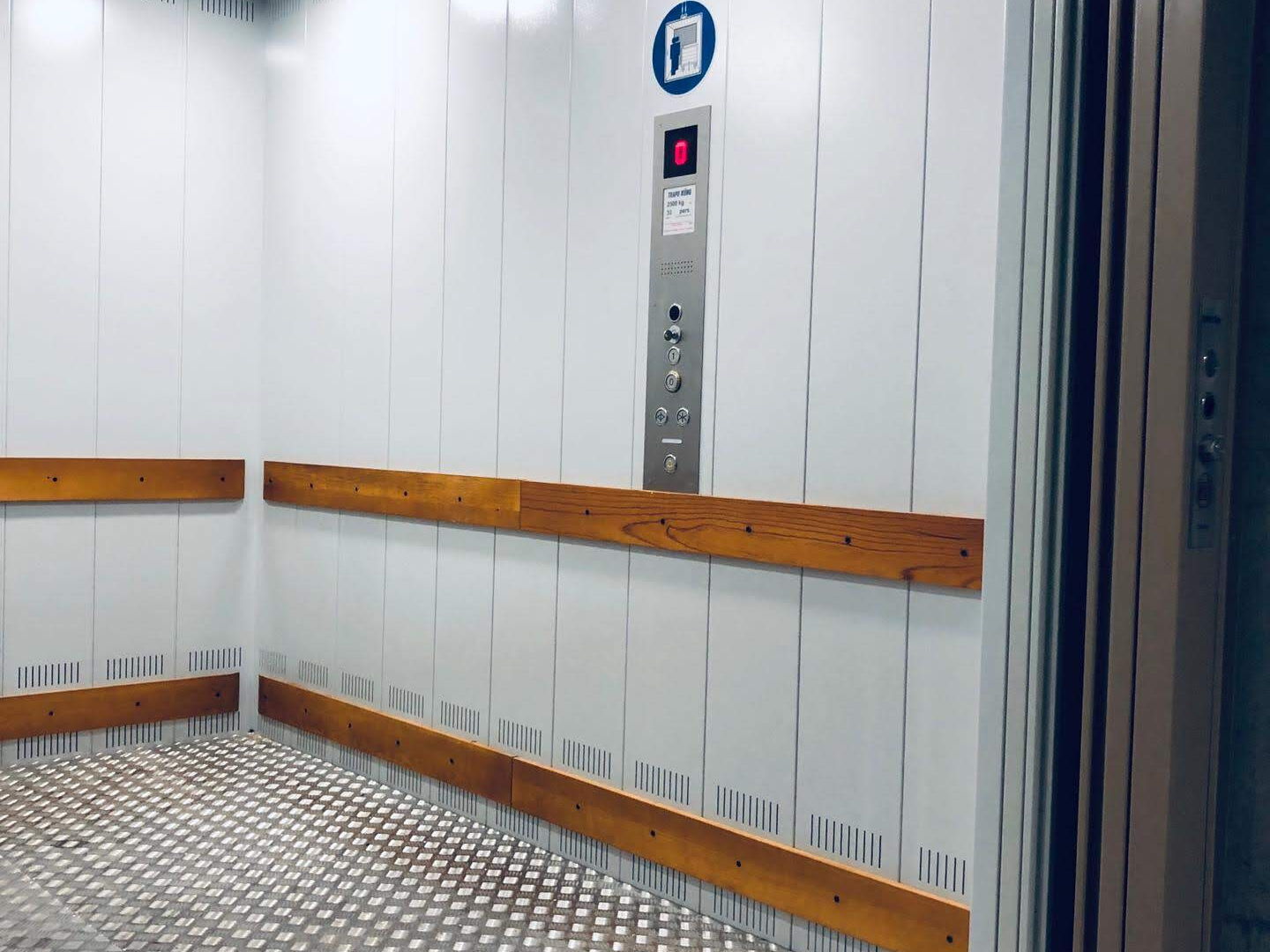

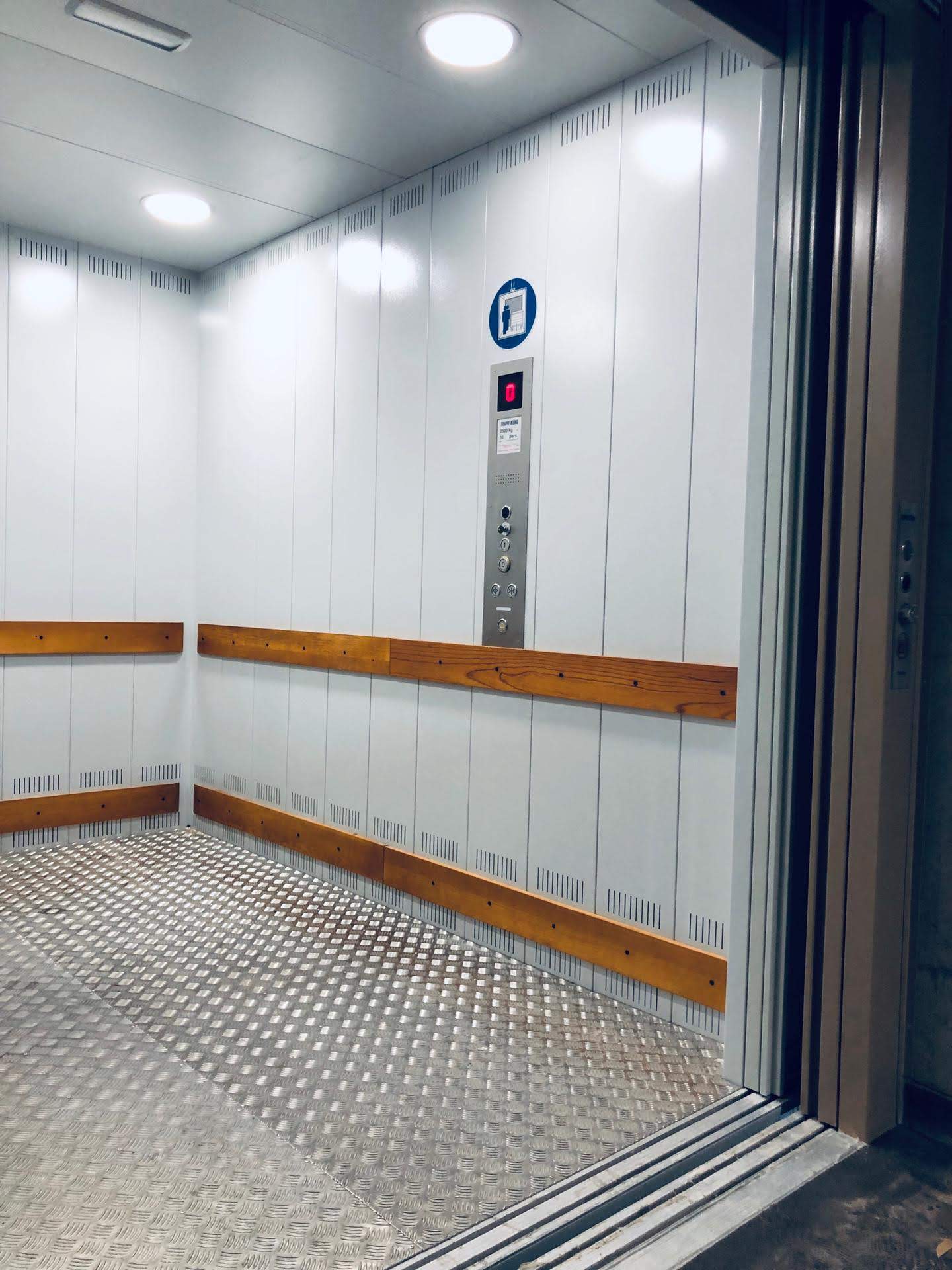

Rammschutzleisten werden nach Wunsch an den Seitenwänden oder an der Rückwand eingebaut. Standardmässig wird einfach eine Reihe 120 mm breite Leisten geliefert. Die Anzahl der Leisten sowie die deren Breite sind nach Wunsch wählbar.
Die Schutzleisten können je nach Verwendung des Aufzugs von unterschiedlicher Art sein: Holz, gefaltetes Stahlblech mit der gleichen Oberflächenbehandlung wie die Wände, Kunststoffwände oder hochwiderstandsfähige Stahlrohre.
Bei Warenaufzugen werden, abhängig von den Kabinenmassen und von den Zugängen, 1 oder 2 Kabinentableaus geliefert. Diese dürfen halbhoch (circa 1100 mm hoch) oder die ganze Kabinenhöhe abdecken. Siekönnen auch bündig mit der Kabinenwand sein, oder abgesenkt, sodass man beim Laden gegegn das Tabelau nicht stosst.
Standarmässig werden die Tableaus aus Edelstahl AISI 304 gebürstet ausgeführt. Andere Ausführung sind nach Anfrage möglich.
Innen- sowie Aussenanzeigen sind in den Tableaus integriert. Matrix Anzeige sind standard, obwohl TFT Anzeigen werden aktuell beliebter.
Bei QHG Warenaufzugen besteht die Möglichkeit, 4-teilige, 6-teilige oder 8-teilige automatisch zentral öffnende Türen einzuplannen. 4- und 6-teilige Türen sind von der Firma Wittur, die 8-teilige von der Firma Fermator. Kabinenttüre sind standardmässig pulverbeschichtet in RAL 7035, die Schachttür in RAL 7032, obwohl sie können auch aus Edelstahl AISI 441 oder AISI 304 bestellt werden.
Türschwellen sind in 3 verschiedene Versionen erhältlich: Aluminium, verstärktem Aluminium für mehr Belastung, Edelstahl oder massiver Stahl.
